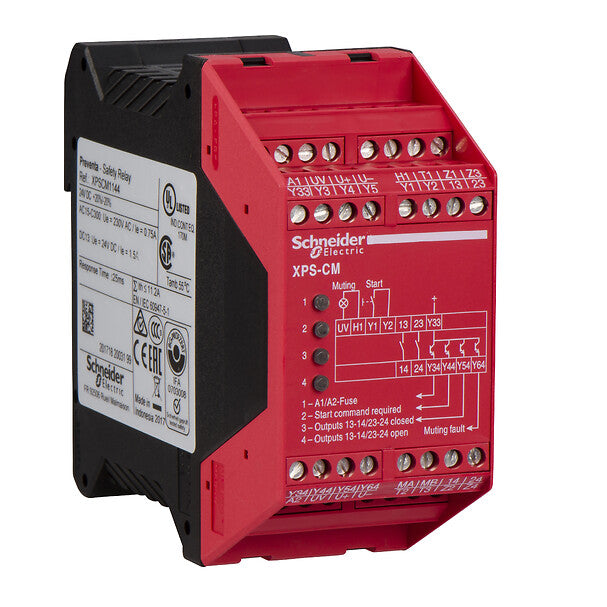

XPSCM1144 - Preventa XPS-CM
El Módulo de Seguridad Preventa XPS-CM – XPSCM1144 de Schneider Electric está diseñado para supervisar sensores fotoeléctricos de haz único en aplicaciones industriales. Este módulo incluye una función de silenciamiento (muting) incorporada, permitiendo la interrupción temporal de la función de seguridad bajo condiciones controladas, como el paso de materiales en procesos automatizados
|
Parámetro |
Valor |
|---|---|
|
Tensión de alimentación |
24 V CC ±20% |
|
Entradas para sensores |
4 (Z1, Z2, Z3, Z4) |
|
Entradas para función de muting |
2 (MA, MB) |
|
Salidas de seguridad |
2 contactos NA (13-14, 23-24) |
|
Tipo de salidas |
Relé sin potencial |
|
Corriente térmica nominal |
5,6 A por relé; 11 A máximo |
|
Capacidad de ruptura |
1,5 A a 24 V CC (DC-13); 180 VA en AC-15 |
|
Tiempo de respuesta |
≤25 ms |
|
Duración máxima de muting |
60 s (±30%) |
|
Sincronización entre entradas de muting |
3 s (±20%) |
|
Consumo de potencia |
≤15 W |
|
Indicadores LED |
Estado de fusible, reinicio, salidas de seguridad, estado de muting |
|
Grado de protección |
IP20 (terminales); IP40 (carcasa) |
|
Temperatura de operación |
-10 °C a +55 °C |
|
Dimensiones (Al x An x Pr) |
99 mm x 45 mm x 114 mm |
|
Peso |
400 g |
|
Normativas de seguridad |
EN/ISO 13849-1 (Categoría 2, PL c); EN/IEC 62061 (SILCL 1) |
|
MTTFd |
16,6 años |
|
DC (Cobertura diagnóstica) |
95,5% |
|
PFHd |
3,12 × 10⁻⁷ 1/h |
Disponible
