3038367 - ST 4-TG

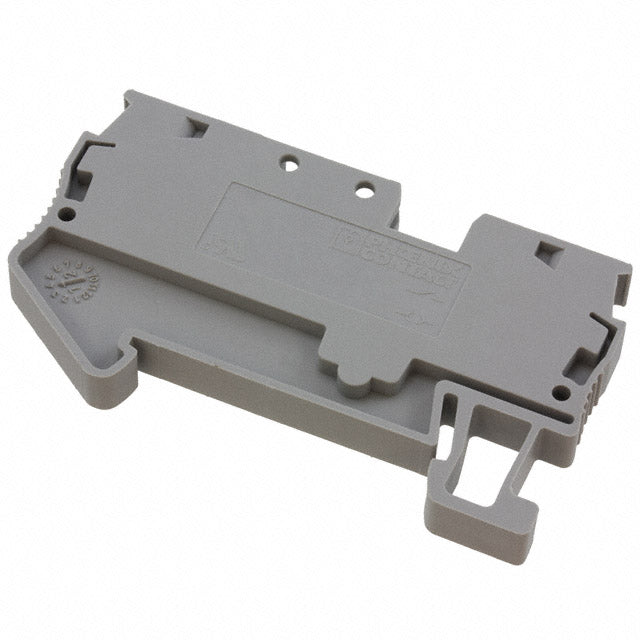

La ST 4-TG es una borna seccionable de un solo nivel con conexión por resorte (Spring-cage), diseñada para aplicaciones de distribución y seccionamiento en sistemas eléctricos. Permite la inserción de elementos de desconexión o fusibles, facilitando el mantenimiento y la protección de circuitos. Su diseño compacto y robusto la hace ideal para instalaciones en carril DIN en entornos industriales exigentes.
|
Parámetro |
Valor |
|---|---|
|
Tipo de conexión |
Por resorte (Spring-cage) |
|
Número de niveles |
1 |
|
Número de conexiones |
2 |
|
Sección nominal |
4 mm² |
|
Rango de sección del conductor |
0,08 mm² – 6 mm² (AWG 28 – 10) |
|
Tensión nominal |
500 V |
|
Corriente nominal |
20 A |
|
Tensión de impulso nominal |
6 kV |
|
Categoría de sobretensión |
III |
|
Material del aislante |
Poliamida (PA) |
|
Color |
Gris (RAL 7042) |
|
Montaje |
Carril DIN NS 35/7,5 y NS 35/15 |
|
Ancho |
6,2 mm |
|
Altura |
61,5 mm |
|
Profundidad |
36,5 mm (NS 35/7,5) / 44 mm (NS 35/15) |
|
Longitud de pelado recomendada |
8 mm – 10 mm |
|
Temperatura de operación |
-60 °C a +110 °C |
|
Inflamabilidad |
UL 94 V0 |
|
Normativa de conexión |
IEC 60947-7-1 |
Modelo: 3038367
Disponible
