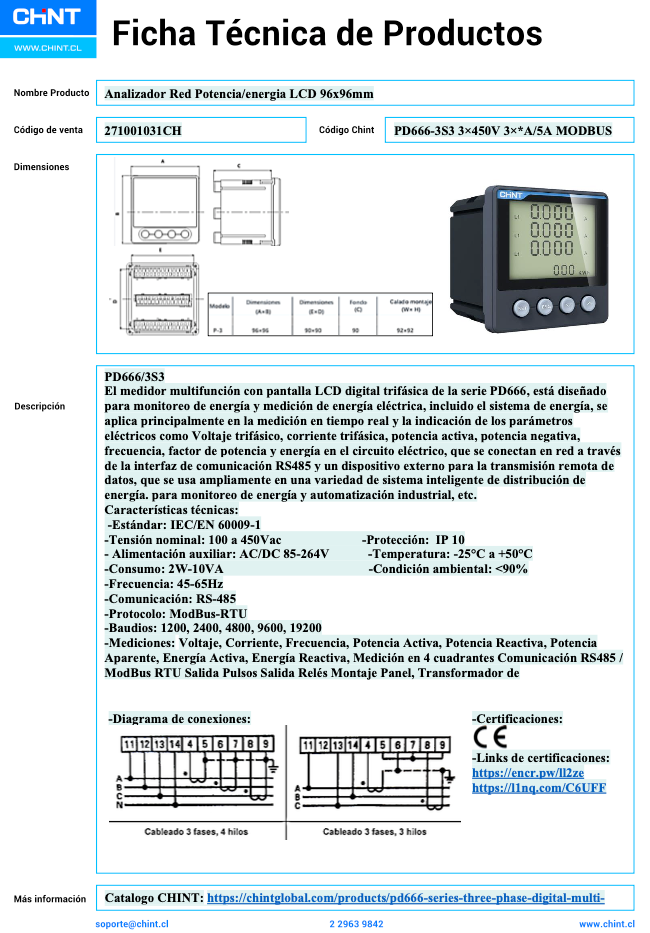

Analizador de Red CHINT PD666‑3S3 LCD 96×96 mm Modbus RTU 3 × 450 V / 3 × 5 A – Código 271001031CH
Analizador de Red CHINT PD666‑3S3 LCD 96×96 mm Modbus RTU 3 × 450 V / 3 × 5 A – Código 271001031CH
Analizador multifunción CHINT serie PD666‑3S3, con display LCD de 96×96 mm, diseñado para monitorear parámetros eléctricos en redes trifásicas. Mide tensión, corriente, potencia activa/reactiva, factor de potencia, frecuencia y energía (importación/exportación de energía activa y reactiva en cuadrantes), con comunicación RS‑485 y protocolo Modbus‑RTU
|
Parámetro |
Valor |
|---|---|
|
Modelo |
PD666‑3S3 |
|
Código |
271001031CH |
|
Tipo de conexión |
Trifásico 3 hilos (3P3W) o 3 + N opcional |
|
Rango de tensión nominal |
3 × 450 V AC |
|
Rango de corriente primaria |
3 × * A/5 A (transformador de corriente externo) |
|
Precisión |
Clase 0.5 S (activa), clase 2.0 (reactiva) |
|
Display |
LCD, back‑light, panel 96 × 96 mm [oai_citation:8‡CHINT |
|
Parámetros medidos |
V, I, P activa/reactiva, FP, frecuencia, energía activa/reac. (4 cuadrantes) |
|
Salida pulsos |
10000 imp/kWh (activa/reactiva) [oai_citation:12‡CHINT |
|
Comunicación |
RS‑485, Modbus‑RTU, 1200‑19200 bps [oai_citation:15‡CHINT |
|
Alimentación auxiliar |
AC/DC 85‑264 V; consumo ≤ 15 VA [oai_citation:18‡CHINT |
|
Consumo |
<3 W (<15 VA) [oai_citation:20‡CHINT |
|
Frecuencia de red |
45‑65 Hz [oai_citation:21‡CHINT |
|
Comunicación segura |
Aislación 2 kV / 1 min; impulso 4 kV [oai_citation:24‡CHINT |
|
Temperatura trabajo/almacenamiento |
–10 °C a +45 °C / –25 °C a +70 °C |
|
Humedad relativa |
≤ 93 % RH (sin condensación) |
|

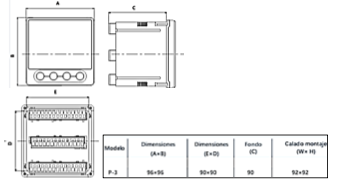

Montaje |
Corte panel 92 × 92 mm, panel 96 × 96 mm |
|
Normativa |
IEC 62052‑22, IEC 62053‑23 |
