Analizador de Red CHINT PD666‑3S4 LED 96×96 mm Modbus RTU 3×450 V, 3×*A/5 A – Código 27100331CH
Analizador de Red CHINT PD666‑3S4 LED 96×96 mm Modbus RTU 3×450 V, 3×*A/5 A – Código 27100331CH
Analizador de red CHINT PD666‑3S4, display LED de 96×96 mm, ideal para medición en redes trifásicas. Monitorea tensión, corriente, potencia activa y reactiva, factor de potencia, frecuencia y energías en los cuatro cuadrantes. Incorpora salida pulsos y comunicación RS‑485 Modbus‑RTU. Alimentación auxiliar 85–264 VAC/DC, precisión clase 0.5S/2.0, montaje en panel estándar 92×92 mm.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
PD666‑3S4 |
|
Código |
27100331CH |
|
Tensión nominal |
3×450 V AC |
|
Corriente primaria |
3×*A / 5 A (CT externo) |
|
Precisión |
Activa: clase 0.5S; Reactiva: clase 2.0 |
|
Display |
LED, 3 líneas de 4 dígitos, panel 96×96 mm |
|
Parámetros medidos |
V, I, P activa/reactiva, FP, frecuencia, energía activa/reactiva |
|
Pulsos |
Hasta 10 000 imp/kWh activos/reactivos |
|
Comunicación |
RS‑485 Modbus‑RTU (1 200‑19 200 bps) |
|
Alimentación auxiliar |
85–264 VAC/DC, consumo < 2 W / ≤ 10 VA |
|
Frecuencia de red |
45–65 Hz |
|
Consumo eléctrico |
< 2 W (< 10 VA) |
|
Tensión de aislamiento (Ui) |
450 VAC |
|
Tensión impulso (Uimp) |
4 kV |
|
Conexión |
3 hilos (3P3W) o 4 hilos opcionable |
|
Montaje |

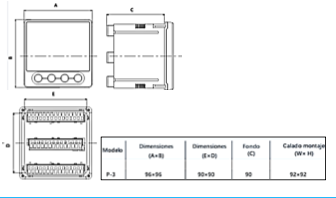

Corte panel 92×92 mm, panel frontal 96×96 mm |
|
Temperatura trabajo |
–10 °C a +45 °C / –25 °C a +70 °C (almacenaje) |
|
Humedad relativa |
≤ 93 % RH, sin condensación |
|
Aislamiento soportado |
2 kV / 1 min; impulso 4 kV |
|
Normativas |
IEC 62052‑22, IEC 62053‑23 |
