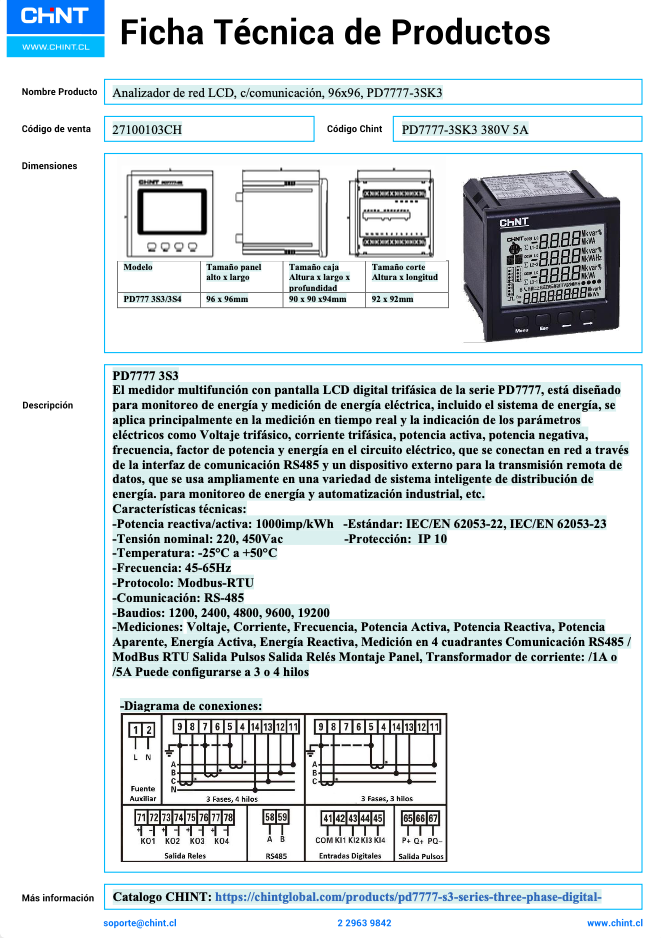

Analizador de Red CHINT PD7777-3SK3 LCD 96×96 mm Comunicación RS-485 380 V 5 A – Código 27100103CH
Analizador de Red CHINT PD7777-3SK3 LCD 96×96 mm Comunicación RS-485 380 V 5 A – Código 27100103CH
Analizador de red trifásico CHINT PD7777-3SK3 con pantalla LCD, formato 96×96 mm, entradas de tensión para 380 V y corriente de 5 A (vía TA). Dispone de comunicación RS-485 Modbus RTU y permite medir magnitudes eléctricas clave como tensión, corriente, potencia, energía, factor de potencia y frecuencia para monitoreo y gestión energética en tableros industriales.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
PD7777-3SK3 |
|
Código |
27100103CH |
|
Tipo de visualización |
LCD |
|

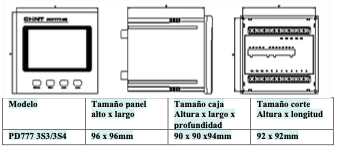

Formato |
96 × 96 mm (recorte aprox. 92 × 92 mm) |
|
Sistema de medida |
Trifásico (3P3W/3P4W) |
|
Tensión nominal de entrada |
3×380 V (L-L) |
|
Corriente de entrada |
5 A (mediante TA secundaria 5 A) |
|
Frecuencia |
50/60 Hz |
|
Variables medidas |
V, A, kW, kVar, kVA, kWh, PF, Hz |
|
Comunicación |
RS-485, Modbus RTU |
|
Salida de pulsos |
1× salida de pulsos de energía (según versión) |
|
Clase de precisión (energía activa) |
Clase 1 (típico) |
|
Alimentación auxiliar |
85–265 V AC/DC (universal, según versión) |
|
Montaje |
Empotrado en panel |
|
Grado de protección frontal |
IP51 (típico en panel) |
|
Normativa |
IEC/EN 62053 (medición), IEC/EN 61010-1 (seguridad), IEC/EN 61326 (EMC) |
|
Certificaciones |
CE |
