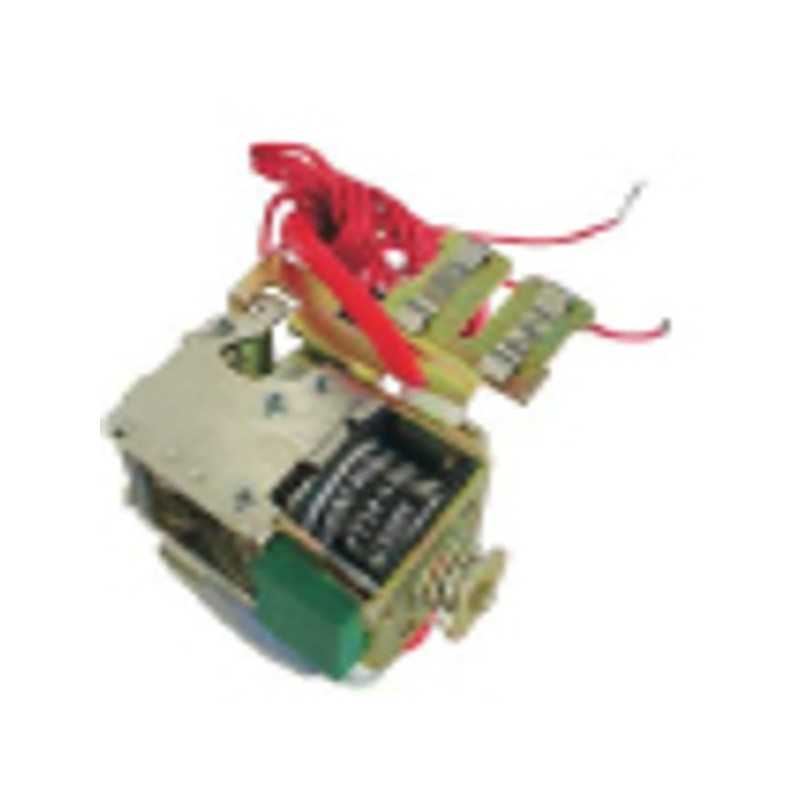

Bobina de Apertura Remota CHINT NM1‑630 (Shunt Trip) 230 V AC – Código 072101363CH
Bobina de Apertura Remota CHINT NM1‑630 (Shunt Trip) 230 V AC – Código 072101363CH
Bobina de disparo CHINT para MCCB serie NM1‑630. Permite activación remota a 230 V AC, generando disparo inmediato del interruptor por señal eléctrica. Uso en control industrial y sistemas de distribución. Cumple rango de operación ≥ 70 %–110 % Us para disparo confiable.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
Shunt Trip Coil NM1‑630 |
|
Código |
072101363CH |
|
Compatibilidad |
CHINT NM1‑630 (MCCB hasta 630 A, 3P/4P) |
|
Tipo de función |
Apertura remota (Shunt Trip) |
|
Tensión de alimentación nominal (Us) |
230 V AC, 50/60 Hz |
|
Rango operativo |
70 % a 110 % de Us – garantiza disparo en condiciones normales |
|
Tensión de aislamiento (Ui) |
500 V |
|
Montaje |
Acoplado lateralmente al MCCB NM1‑630 sobre riel DIN TH35 |
|
Vida mecánica / eléctrica |
≥ 4 000 ciclos en conjunto con MCCB NM1 |
|
Dimensiones aproximadas |
Según catálogo NM1‑630 (ej. altura 184.5 mm, profundidad ~89 mm) |
|
Peso |
Ligero, adicional al MCCB, no afecta montaje |
