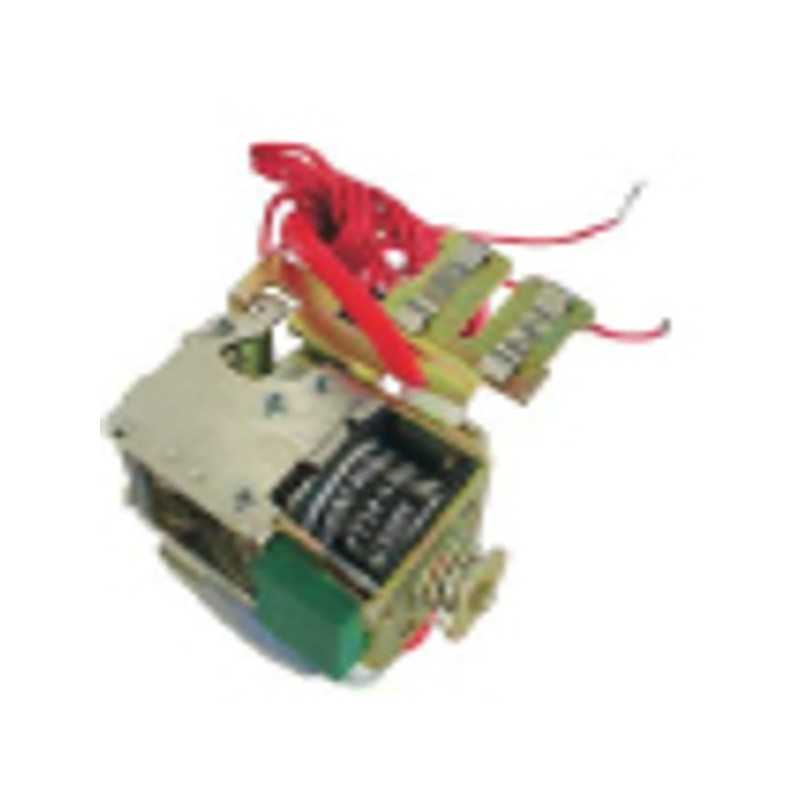

Bobina de Apertura Remota CHINT NM1‑800 (Shunt Trip Derecho) 230/400 V AC – Código 072101380CH
Bobina de Apertura Remota CHINT NM1‑800 (Shunt Trip Derecho) 230/400 V AC – Código 072101380CH
Bobina de disparo remota CHINT para interruptor NM1‑800, diseñada para activación eléctrica a 230 V o 400 V AC. Permite disparar el MCCB de forma remota dentro de un rango de 70‑110 % de la tensión nominal. Ideal para control automático y remoto en sistemas industriales.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
Shunt Trip Coil NM1‑800 |
|
Código |
072101380CH |
|
Compatibilidad |
MCCB CHINT NM1‑800 (3 P/4 P, hasta 800 A) |
|
Tipo de función |
Apertura remota (Shunt Trip Derecho) |
|
Tensión de operación (Us) |
AC 230 V o 400 V, 50/60 Hz |
|
Rango operativo |
70 % – 110 % de Us (fiable dentro del rango) |
|
Tensión de aislamiento (Ui) |
Hasta 500 V (igual que el MCCB) |
|
Vida mecánica / eléctrica |
≥ 4 000 ciclos en conjunto con el MCCB NM1 |
|
Montaje |
Instalación lateral derecha en cuerpo NM1‑800 sobre riel DIN TH35 |
|
Dimensiones |
Según catálogo NM1; compacto y compatible con accesorio lateral |
|
Peso |
Ligero, sin requerir soporte adicional |
