Bobina de Disparo CHINT NM1‑125 SHT (Shunt Trip) 230 VAC – Código 072101312CH
Bobina de Disparo CHINT NM1‑125 SHT (Shunt Trip) 230 VAC – Código 072101312CH

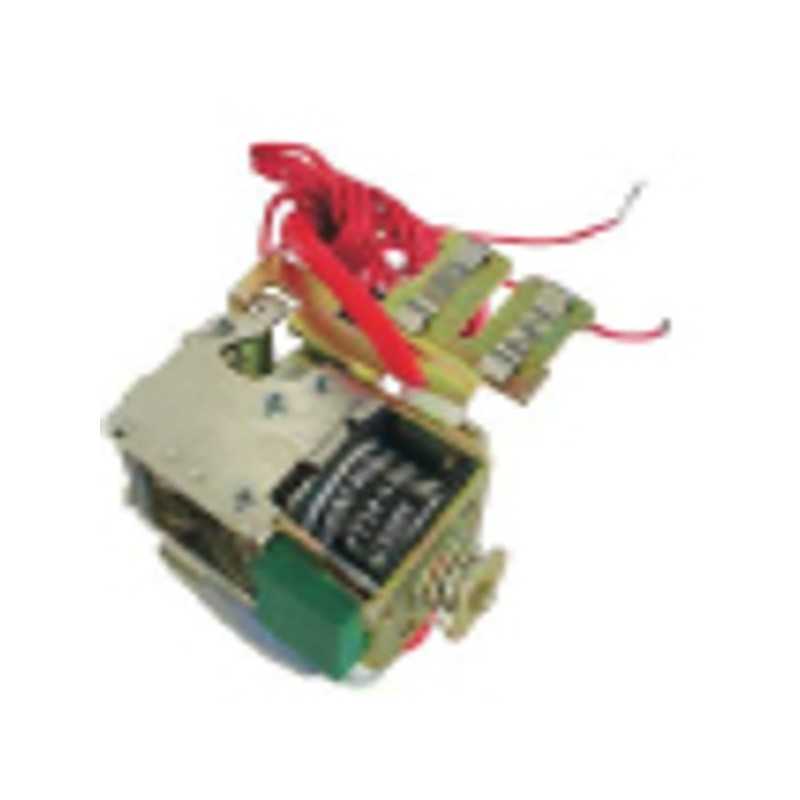

Shunt trip CHINT modelo NM1‑125 SHT para interruptores moldeados NM1‑125. Permite disparo remoto mediante señal de 230 V AC, activándose entre 70 % y 110 % del voltaje nominal. Diseñada para control automático y funciones de emergencia.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
NM1‑125 SHT |
|
Código |
072101312CH |
|
Compatibilidad |
Interruptores CHINT NM1‑125 (1–4 polos) |
|
Tipo de función |
Disparo remoto (shunt trip) |
|
Tensión nominal de control |
230 V AC, 50 Hz |
|
Rango de operación (Un) |
70 % – 110 % Us ≈161–253 V |
|
Montaje |
Lateral en cuerpo NM1‑125 sobre riel DIN |
|
Dimensiones |
~20 × 40 × 40 mm (ver catálogo NM1) |
|
Peso |
~41 g |
|
Vida útil |
≥ 4 000 ciclos de disparo (al combinarse con interruptor NM1) |
|
Protección |
IP20 (coincidente con NM1) |
