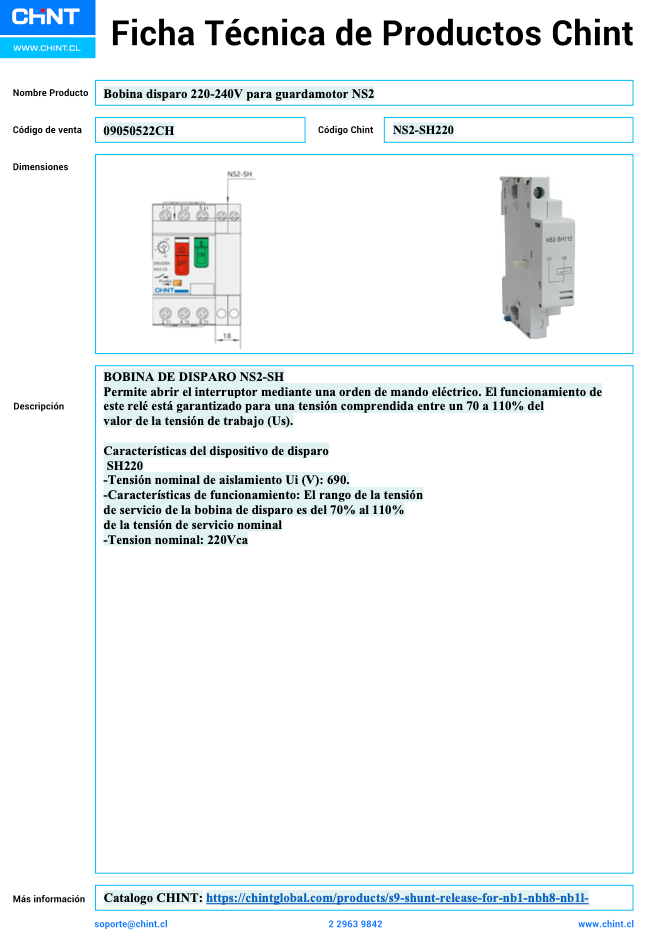

Bobina de disparo (Shunt Release) CHINT NS2‑SH220 220‑240 V – Código 09050522CH
Bobina de disparo (Shunt Release) CHINT NS2‑SH220 220‑240 V – Código 09050522CH
Bobina de disparo CHINT NS2‑SH220 diseñada para guardamotores NS2, operando a 220–240 V AC (50/60 Hz). Permite disparo remoto del dispositivo para proteger motores contra fallas, sin interferir con la función térmica. Su rango operativo de actuación es entre 70 % y 110 % de la tensión nominal.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
NS2‑SH220 |
|
Código |
09050522CH |
|
Tipo de función |
Disparo por tensión (shunt release) |
|
Tensión nominal de bobina (Ue) |
220 – 240 V AC, 50/60 Hz |
|
Tensión de aislamiento (Ui) |
690 V |
|
Impulso soportado (Uimp) |
6 kV |
|
Rango de actuación |
70 % – 110 % de la tensión nominal |
|
Montaje |
Lateral en guardamotor NS2‑25/32/80B |
|
Tiempo de respuesta |
Instantáneo (≤ 20 ms) |
|
Temperatura ambiente |
–5 °C a +40 °C |
|
Normativa |
IEC/EN 60947‑2, IEC/EN 60947‑4‑1 (accesorios series NS2) |
|
Estado |
Accesorio original CHINT, diseño modular compatible con NS2 |
Bobina de disparo (Shunt Release) CHINT NS2‑SH220 220‑240 V – Código 09050522CH
Bobina de disparo CHINT NS2‑SH220 diseñada para guardamotores NS2, operando a 220–240 V AC (50/60 Hz). Permite disparo remoto del dispositivo para proteger motores contra fallas, sin interferir con la función térmica. Su rango operativo de actuación es entre 70 % y 110 % de la tensión nominal.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
NS2‑SH220 |
|
Código |
09050522CH |
|
Tipo de función |
Disparo por tensión (shunt release) |
|
Tensión nominal de bobina (Ue) |
220 – 240 V AC, 50/60 Hz |
|
Tensión de aislamiento (Ui) |
690 V |
|
Impulso soportado (Uimp) |
6 kV |
|
Rango de actuación |
70 % – 110 % de la tensión nominal |
|
Montaje |
Lateral en guardamotor NS2‑25/32/80B |
|
Tiempo de respuesta |
Instantáneo (≤ 20 ms) |
|
Temperatura ambiente |
–5 °C a +40 °C |
|
Normativa |
IEC/EN 60947‑2, IEC/EN 60947‑4‑1 (accesorios series NS2) |
|
Estado |
Accesorio original CHINT, diseño modular compatible con NS2 |
