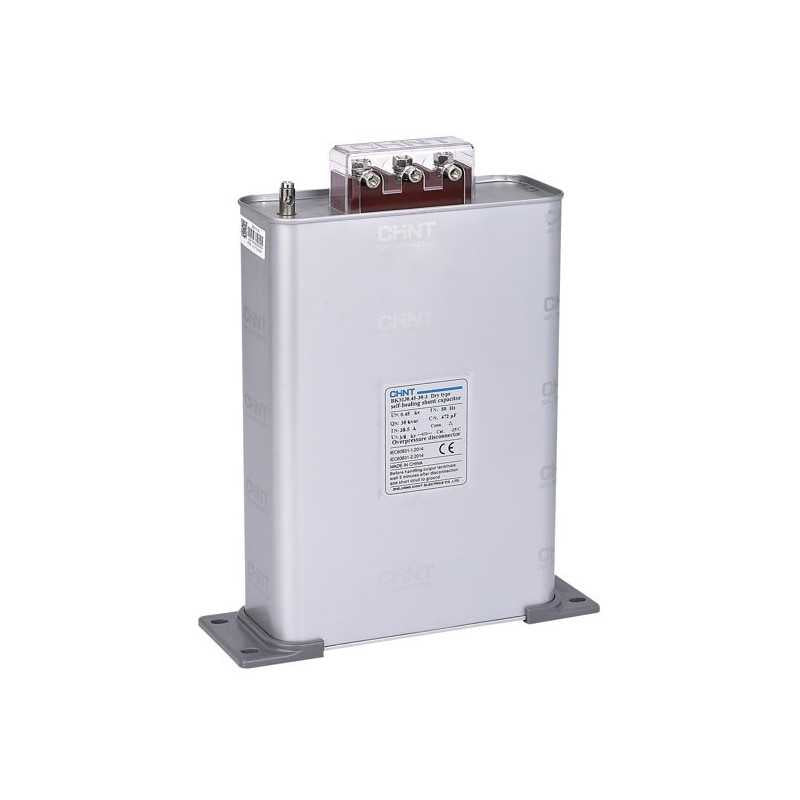

Condensador trifásico seco CHINT BKMJ 20 kVAr 450 V – Código 150340020CH
Condensador trifásico seco CHINT BKMJ 20 kVAr 450 V – Código 150340020CH
Condensador CHINT serie BKMJ 0.45‑20‑3T, trifásico, 20 kVAr a 450 V AC y 50 Hz. Diseñado para corrección del factor de potencia y mejora de la calidad eléctrica en sistemas industriales. Montaje vertical con carcasa metálica y resistencias de descarga automática. Construcción auto-regenerativa y sin aceite, conforme a IEC/EN 60831‑1/-2.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
BKMJ‑0.45‑20‑3T |
|
Código |
150340020CH |
|
Tipo de condensador |
Trifásico, seco, auto‑regenerativo “caja” |
|
Capacidad nominal |
20 kVAr |
|
Tensión nominal (Un) |
450 V AC @ 50 Hz |
|
Corriente nominal (In) |
≈ 25.7 A (según equivalente ≈314 µF) |
|
Capacitancia estimada |
≈ 314 µF |
|
Tolerancia de capacitancia |
–5 % a +10 % |
|
Tangente delta (tgδ) |
≤ 0.0012 (≤30 kVAr) |
|
Descarga automática |
≤ 75 V en 3 min tras desconectar |
|
Impulsos soportados (Uimp) |
Interelectrodos: 2.15 Un / borne‑carcasa: 3.6 kV |
|
Sobretensión admisible |
1.1 Un (hasta 8 h/día) |
|
Corriente máxima |
1.3 In (hasta 2 h); 2.0 In (30 min) |
|
Corriente de irrupción (inrush) |
Hasta 200 In |
|
Pérdidas |
≤ 0.20 W/kVAr |
|
Temperatura operación |
–25 °C a +50 °C |
|
Humedad y altitud |
Humedad ≤50 % a 40 °C, altitud ≤2000 m |
|
Material |
Film metalizado PP, auto‑regenerativo, sin aceite |
|
Montaje |
Vertical, perno inferior M12/M16 |
|
Normativa |
IEC/EN 60831‑1 & ‑2 |
|
Vida útil estimada |
≥ 200 000 h |
|
Dimensiones aprox. |
Ø≈96 × 290 mm |
