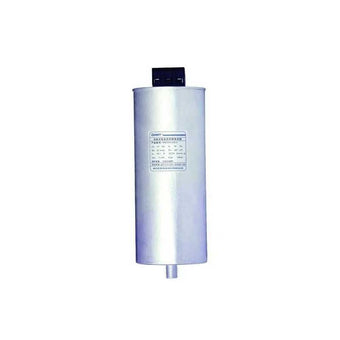

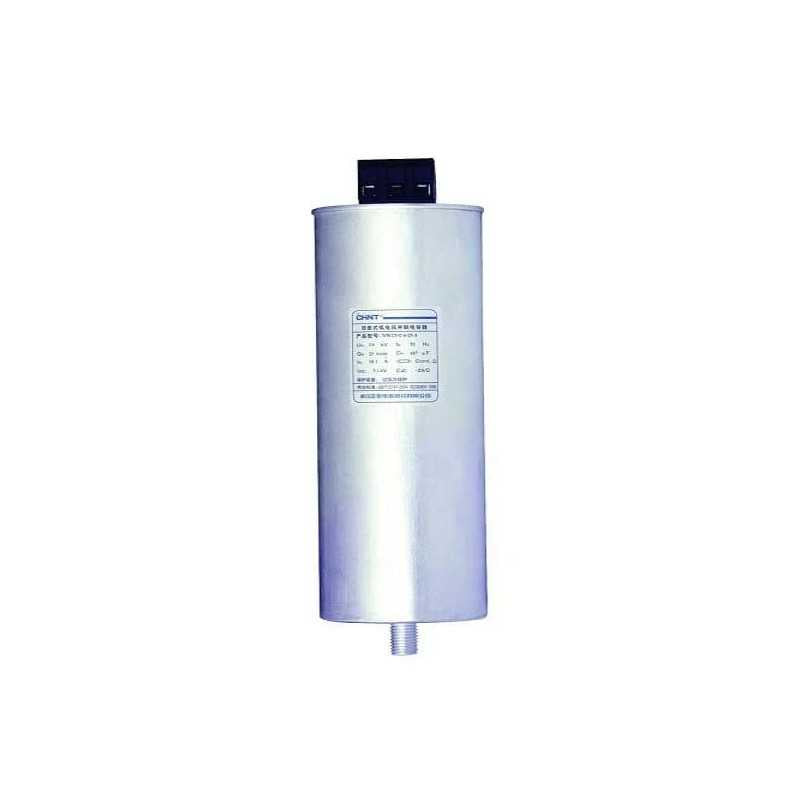

Condensador trifásico seco tipo botella CHINT NWC6 10 kVAr 400 V – Código 1502040100CH
Condensador trifásico seco tipo botella CHINT NWC6 10 kVAr 400 V – Código 1502040100CH
Condensador trifásico seco tipo botella CHINT serie NWC6‑0.4‑10‑3 con capacidad de 10 kVAr y tensión nominal 400 V AC a 50 Hz. Diseñado para corrección del factor de potencia en sistemas industriales, reduce pérdidas y mejora calidad de tensión. Cumple norma IEC/EN 60831‑1/-2 y utiliza tecnología auto‑regenerativa sin aceite, con protección contra sobrepresión integrada.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
NWC6‑0.4‑10‑3 |
|
Código |
1502040100CH |
|
Tipo de condensador |
Trifásico, seco, tipo botella |
|
Capacidad nominal |
10 kVAr |
|
Tensión nominal (Un) |
400 V AC ±5 % @ 50 Hz |
|
Capacitancia estimada |
≈ 199 µF/kVAr × 10 = ≈ 1990 µF |
|
Tolerancia de capacitancia |
−5 % a +10 % |
|
Corriente nominal |
≈ 14.4 A × 2 = 28.8 A (50 Hz, medio trifásico estimado) |
|
Tangente delta |
< 0.0012 @ Un |
|
Impulso soportado (Uimp) |
2.15 Un interelectrodo, 3.6 kV pole‑to‑case |
|
Sobretensión máxima admisible |
1.1 Un (máx. 8 h/24 h) |
|
Corriente máxima admisible |
1.3 In |
|
Inrush (corriente de arranque) |
Hasta 200 In |
|
Autodescarga |
≤ 75 V en 3 min tras desconexión @ 2 Un |
|
Pérdidas |
≤ 0.20 W/kVAr |
|
Vida útil mínima |
≥ 200 000 h |
|
Material interno |
Seco ignífugo, auto‑regenerativo, sin aceite |
|
Montaje |
Vertical, perno inferior M12/M16 |
|
Temperatura de operación |
–25 °C a +50 °C |
|
Humedad y ambiente |
≤ 50 % @40 °C, ≤ 90 % @20 °C, altura ≤ 2000 m |
|
Normativa |
IEC/EN 60831‑1:2014, IEC/EN 60831‑2:2014 |
|
Dimensiones aprox. |
Ø 76 × 240 mm |
