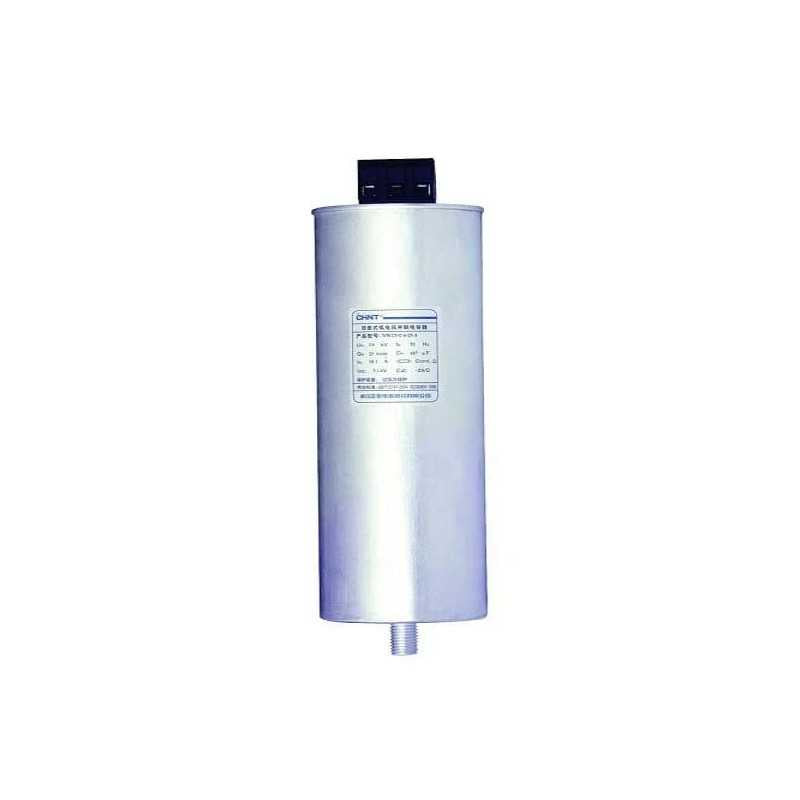

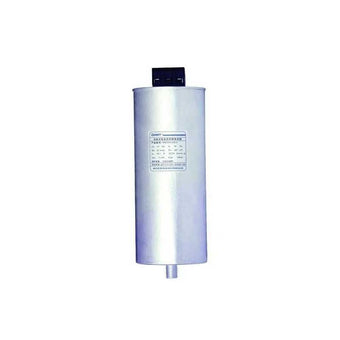

Condensador trifásico seco tipo botella CHINT NWC6 12 kVAr 400 V – Código 1502040120CH
Condensador trifásico seco tipo botella CHINT NWC6 12 kVAr 400 V – Código 1502040120CH
Condensador trifásico seco tipo botella CHINT serie NWC6‑0.4‑12‑3T con capacidad de 12 kVAr y tensión nominal de 400 V AC @ 50 Hz. Diseñado para corrección del factor de potencia en sistemas trifásicos, reduce pérdidas de red y mejora la estabilidad de tensión. Tecnología auto‑regenerativa sin aceite con protección contra sobrepresión y construcción robusta conforme a IEC/EN 60831‑1/-2
|
Parámetro |
Valor |
|---|---|
|
Modelo |
NWC6‑0.4‑12‑3T |
|
Código |
1502040120CH |
|
Tipo de condensador |
Trifásico seco, auto‑regenerativo (“botella”) |
|
Capacidad nominal |
12 kVAr |
|
Tensión nominal (Un) |
400 V AC ±5 % @ 50 Hz |
|
Capacitancia aproximada |
~238 µF (1 kVAr ≈ 19.8 µF; 12 kVAr ≈ 238 µF) |
|
Tolerancia de capacitancia |
−5 % a +10 % |
|
Corriente nominal |
≈ 10.8 A (50 Hz) |
|
Tangente delta (tgδ) |
< 0.0012 @ Un |
|
Withstand voltage inter‑electrodo |
2.15 Un por 10 s |
|
Withstand voltage pole‑to‑case |
3.6 kV por 60 s |
|
Sobretensión máxima |
1.1 Un hasta 8 h/24 h |
|
Corriente máxima admisible |
1.3 In (1.6 In por 2 h; 2.0 In por 30 min) |
|
Corriente de irrupción (inrush) |
Hasta 200 In |
|
Pérdidas |
≤ 0.20 W/kVAr |
|
Autodescarga |
≤ 75 V en 3 min tras desconexión @ 2 Un |
|
Temperatura de operación |
–25 °C a +50 °C |
|
Montaje |
Vertical, fijación inferior M12/M16 |
|
Vida estimada |
≥ 200 000 horas |
|
Normativa |
IEC/EN 60831‑1:2014 y IEC/EN 60831‑2:2014 |
