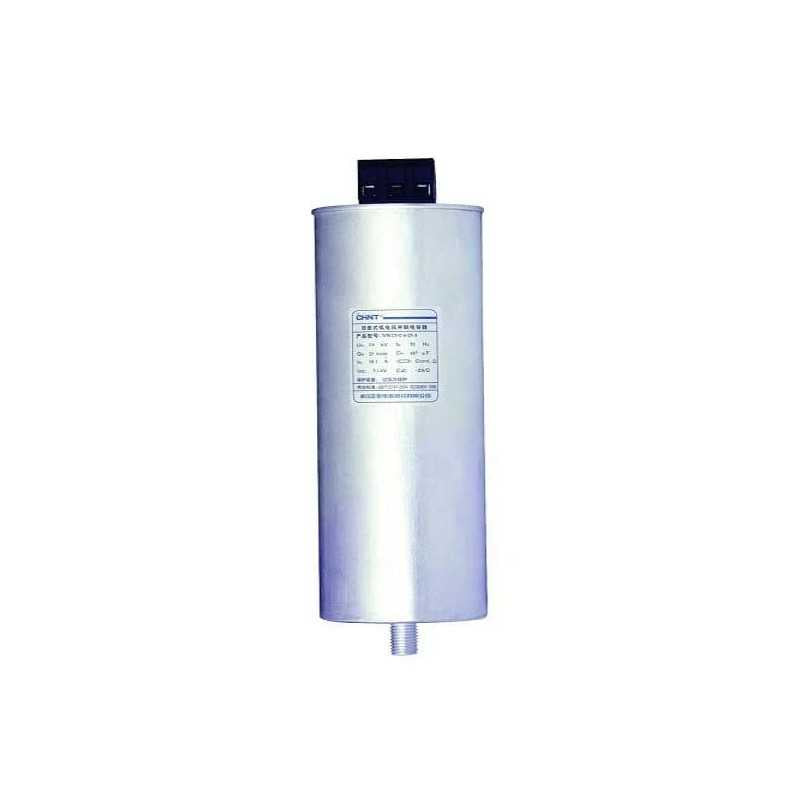

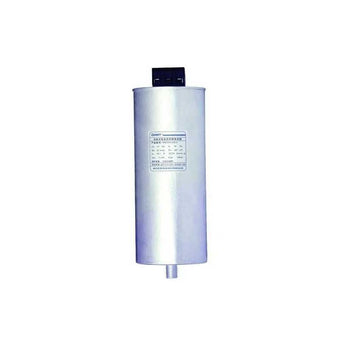

Condensador trifásico seco tipo botella CHINT NWC6 15 kVAr 400 V – Código 1502040150CH
Condensador trifásico seco tipo botella CHINT NWC6 15 kVAr 400 V – Código 1502040150CH
Condensador seco CHINT NWC6‑0.4‑15‑3T de 15 kVAr y tensión nominal 400 V AC @ 50 Hz. Diseñado para corrección del factor de potencia en sistemas trifásicos, reduce pérdidas, estabiliza tensión y mejora eficiencia. Construcción auto‑regenerativa sin aceite y protección contra sobrepresión, conforme a IEC/EN 60831‑1/‑2.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
NWC6‑0.4‑15‑3T |
|
Código |
1502040150CH |
|
Tipo de condensador |
Trifásico, seco, tipo botella (autosaneante) |
|
Capacidad nominal |
15 kVAr |
|
Tensión nominal (Un) |
400 V AC ±5 % @ 50/60 Hz |
|
Capacitancia aproximada |
≈ 297 µF (1 kVAr ≈ 19.8 µF → 15 kVAr ≈ 297 µF) |
|
Tolerancia de capacitancia |
−5 % a +10 % |
|
Corriente nominal |
≈ 21.6 A @ 50 Hz |
|
Tangente delta (tgδ) |
< 0.0012 @ Un |
|
Soporta impulsos (Uimp) |
Inter-electrodos 2.15 Un; borne a carcasa 3.6 kV |
|
Sobretensión admisible |
1.1 Un, máximo 8 h/24 h |
|
Corriente máxima admisible |
1.3 In, hasta 1.6 In por 2 h |
|
Corriente de irrupción (“inrush”) |
Hasta 200 In |
|
Autodescarga |
≤ 75 V en 3 min después de desconexión con √2 Un |
|
Temperatura de operación |
–25 °C a +50 °C |
|
Vida útil mínima |
≥ 200.000 h |
|
Montaje |
Vertical, perno inferior M12/M16 |
|
Normativa |
IEC/EN 60831‑1:2014, IEC/EN 60831‑2:2014 |
|
Dimensiones (D×H) aprox. |
Ø 76 × 290 mm |
