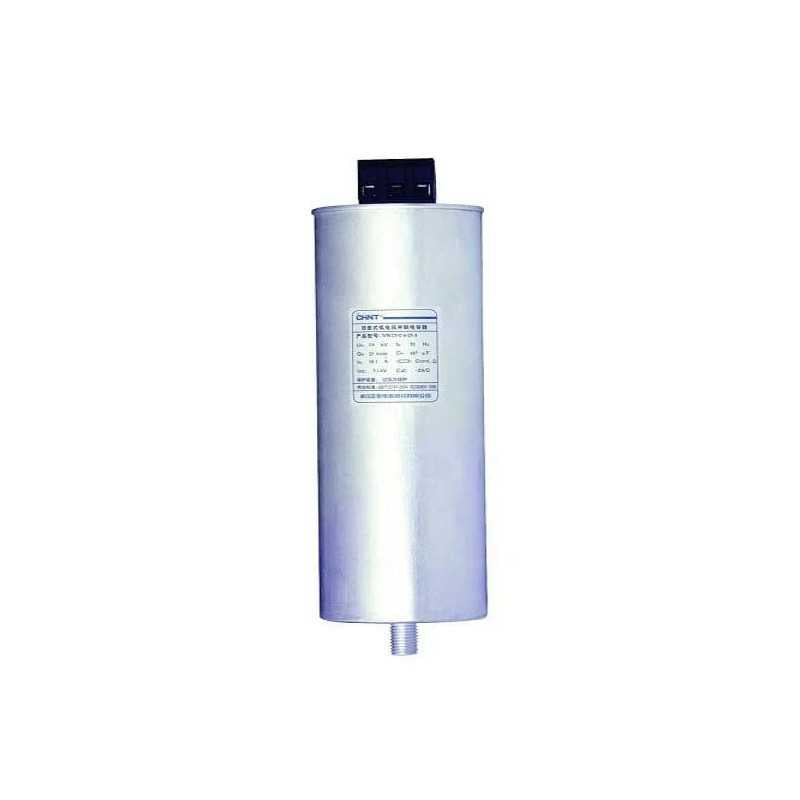

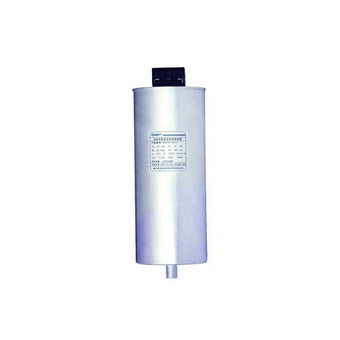

Condensador trifásico seco tipo botella CHINT NWC6 20 kVAr 400 V – Código 1502040200CH
Condensador trifásico seco tipo botella CHINT NWC6 20 kVAr 400 V – Código 1502040200CH
Condensador seco CHINT NWC6‑0.4‑20‑3T de 20 kVAr y tensión nominal de 400 V AC a 50 Hz. Empleado para corrección del factor de potencia en sistemas trifásicos, mejora la eficiencia energética y calidad de la red. Diseño auto-regenerativo sin aceite, con protección contra sobrepresión y conforme a IEC/EN 60831‑1/-2
|
Parámetro |
Valor |
|---|---|
|
Modelo |
NWC6‑0.4‑20‑3T |
|
Código |
1502040200CH |
|
Tipo de condensador |
Trifásico, seco, tipo botella (auto‑regenerativo) |
|
Capacidad nominal |
20 kVAr |
|
Tensión nominal (Un) |
400 V AC ±5 % @ 50 Hz |
|
Capacitancia aproximada |
≈ 398 µF (según catálogo) |
|
Tolerancia de capacitancia |
−5 % a +10 % |
|
Corriente nominal (In) |
≈ 28.9 A (50 Hz) |
|
Tangente delta (tgδ) |
< 0.0012 @ Un |
|
Impulso soportado inter‑electrodos |
2.15 Un @ 10 s |
|
Impulso soportado borne‑carcasa |
3.6 kV @ 60 s |
|
Sobretensión admisible |
1.1 Un (max. 8 h/24 h) |
|
Corriente máxima admisible |
1.3 In (hasta 2.0 In por 30 min) |
|
Corriente de irrupción (inrush) |
Hasta 200 In |
|
Pérdidas |
≤ 0.20 W/kVAr |
|
Autodescarga |
≤ 75 V tras 3 min al desconectar @ 2 Un |
|
Material interno |
Seco ignífugo (auto‑regenerativo, sin aceite) |
|
Protección contra sobrepresión |
Sí (válvula de alivio interna) |
|
Temperatura de operación |
–25 °C a +50 °C |
|
Montaje |
Vertical, perno inferior M12/M16 |
|
Vida mínima esperada |
≥ 200 000 h |
|
Normativa |
IEC/EN 60831‑1:2014, IEC/EN 60831‑2:2014 |
|
Dimensiones (D×H) aprox. |
Ø 86 × 290 mm (varía según modelo) |
