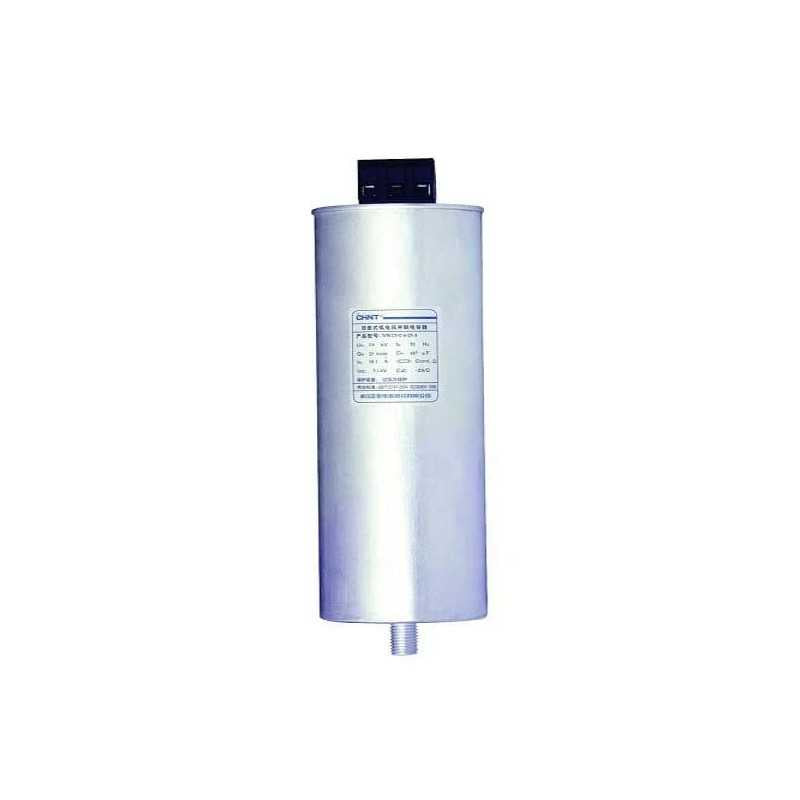

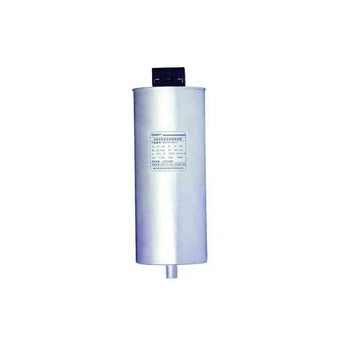

Condensador trifásico seco tipo botella CHINT NWC6 25 kVAr 400 V – Código 1502040250CH
Condensador trifásico seco tipo botella CHINT NWC6 25 kVAr 400 V – Código 1502040250CH
Condensador seco CHINT NWC6‑0.4‑25‑3T de 25 kVAr y tensión nominal de 400 V AC a 50 Hz. Diseñado para corrección automática del factor de potencia en redes industriales, reduce pérdidas y mejora la calidad eléctrica. Su diseño sin aceite es autoregenerativo y cuenta con dispositivo de seguridad por sobrepresión. Cumple con normas IEC/EN 60831‑1/-2.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
NWC6‑0.4‑25‑3T |
|
Código |
1502040250CH |
|
Tipo de condensador |
Trifásico seco autoregenerativo (“botella”) |
|
Capacidad nominal |
25 kVAr |
|
Tensión nominal (Un) |
400 V AC ±5 % @ 50 Hz |
|
Capacitancia aproximada |
~497 µF (25 kVAr × 19.8 µF/kVAr) |
|
Tolerancia de capacitancia |
–5 % a +10 % |
|
Corriente nominal (In) |
~36 A @ 50 Hz |
|
Tangente delta (tgδ) |
< 0.0012 @ Un |
|
Impulso soportado inter‑electrodo |
2.15 Un por 10 s; borne‑carcasa 3.6 kV por 60 s |
|
Sobretensión máx. admisible |
1.1 Un (máx. 8 h/24 h) |
|
Corriente máx. admisible |
1.3 In (1.6 In/2 h, 2.0 In/30 min) |
|
Inrush (corriente de arranque) |
Hasta 200 In |
|
Pérdidas |
≤ 0.20 W/kVAr |
|
Autodescarga |
≤ 75 V tras 3 min desconexión @ 2 Un |
|
Temperatura de operación |
–25 °C a +50 °C |
|
Montaje |
Vertical, fijación inferior M12/M16 |
|
Vida estimada |
≥ 200 000 h |
|
Normativa |
IEC/EN 60831‑1:2014 y IEC/EN 60831‑2:2014 |
|
Dimensiones aprox. |
Ø 96 × 290 mm |
