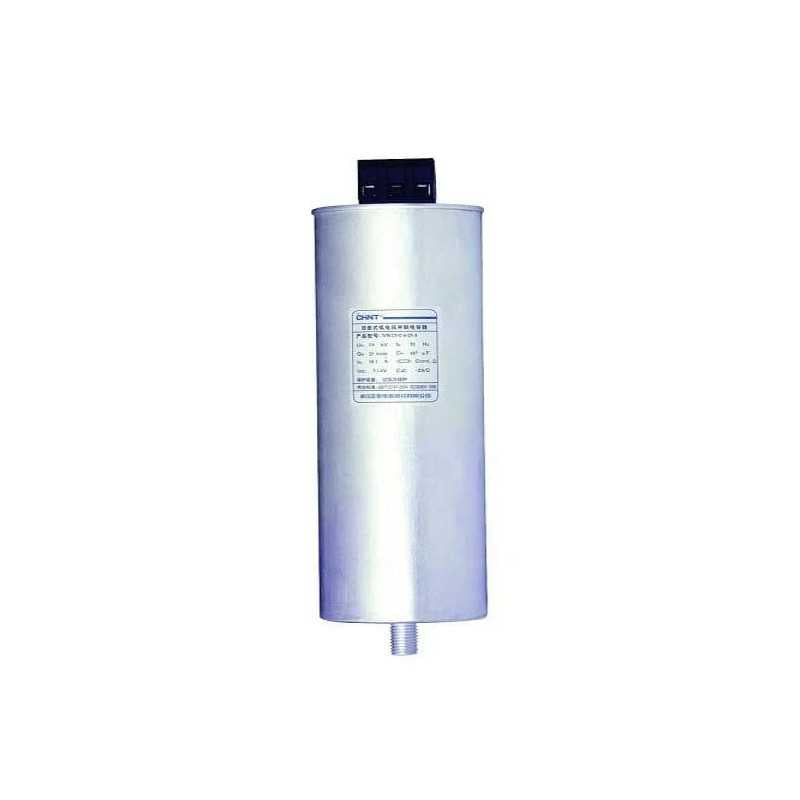

Condensador trifásico seco tipo botella CHINT NWC6 30 kVAr 400 V – Código 1502040300CH
Condensador trifásico seco tipo botella CHINT NWC6 30 kVAr 400 V – Código 1502040300CH
Condensador seco CHINT NWC6‑0.4‑30‑3T de 30 kVAr, 400 V AC (50 Hz). Ideal para bancos de compensación trifásica, mejora el factor de potencia y la calidad de la red. Fabricado con carcasa cilíndrica auto-regenerativa sin aceite y protección interna contra sobrepresión. Cumple con normativas IEC/EN 60831‑1/-2
|
Parámetro |
Valor |
|---|---|
|
Modelo |
NWC6‑0.4‑30‑3T |
|
Código |
1502040300CH |
|
Tipo de condensador |
Trifásico, seco, tipo botella (auto-regenerativo) |
|
Capacidad nominal |
30 kVAr |
|
Tensión nominal (Un) |
400 V AC ±5 % @ 50 Hz |
|
Tolerancia de capacitancia |
−5 % a +10 % |
|
Tangente delta (tgδ) |
< 0.0012 @ Un |
|
Capacitancia aproximada |
~597 µF |
|
Corriente nominal (In) |
~43.3 A |
|
Impulso soportado (Uimp) |
Inter-electrodos: 2.15 Un / terminal-carcasa: 3.6 kV |
|
Sobretensión máxima admisible |
1.1 Un (máx. 8 h/24 h) |
|
Corriente máxima admisible |
1.3 In (1.6 In/2 h, 2.0 In/30 min) |
|
Corriente de irrupción (inrush) |
Hasta 200 In |
|
Pérdidas |
≤ 0.20 W/kVAr |
|
Autodescarga |
≤ 75 V tras 3 min @ 2 Un |
|
Montaje |
Vertical, fijación inferior M12/M16 |
|
Temperatura de operación |
–25 °C a +50 °C |
|
Vida mínima esperada |
≥ 200 000 h |
|
Dimensiones (D×H) |
Φ106 × 290 mm |
|
Normativa |
IEC/EN 60831‑1:2014, IEC/EN 60831‑2:2014 |

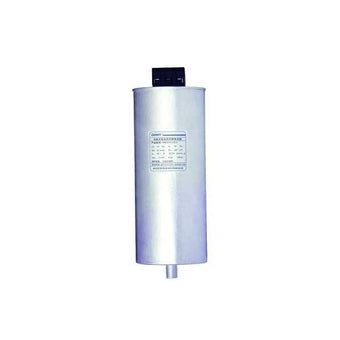

Condensador trifásico seco tipo botella CHINT NWC6 30 kVAr 400 V – Código 1502040300CH
