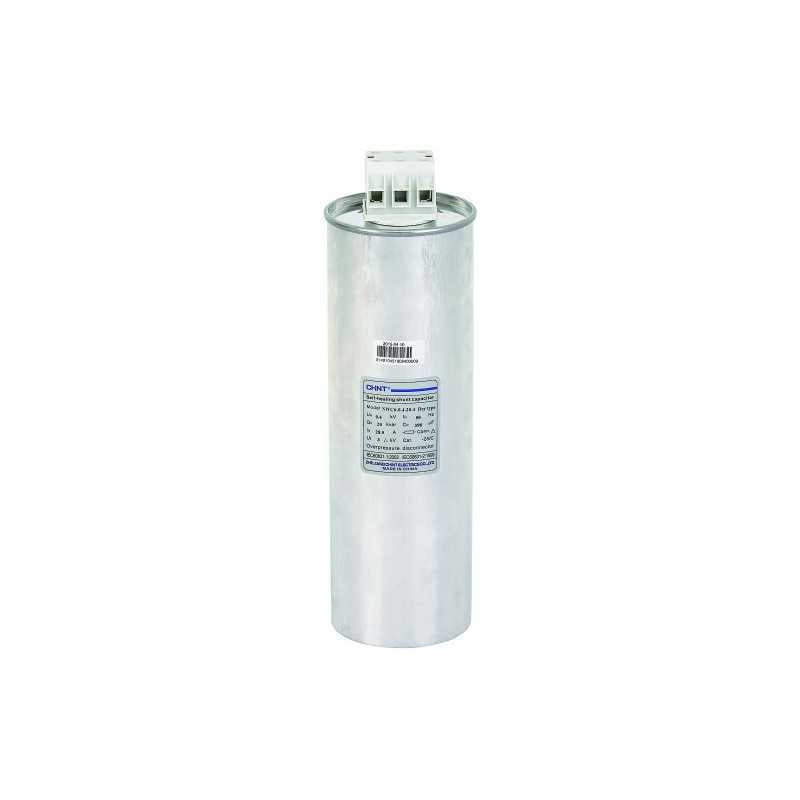

Condensador trifásico seco tipo botella CHINT NWC6 40 kVAr 400 V – Código 1502040400CH
Condensador trifásico seco tipo botella CHINT NWC6 40 kVAr 400 V – Código 1502040400CH
Condensador seco CHINT NWC6‑0.4‑40‑3T de 40 kVAr y tensión nominal de 400 V AC @ 50 Hz. Diseñado para sistemas trifásicos con corrección del factor de potencia, reduce pérdidas y mejora la calidad de red. Su diseño auto‑regenerativo sin aceite incluye protección contra sobrepresión. Disponible en frecuencias de 50/60 Hz, conforme a IEC/EN 60831‑1/-2.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
NWC6‑0.4‑40‑3 |
|
Código |
1502040400CH |
|
Tipo de condensador |
Trifásico, seco, botella auto‑regenerativo |
|
Capacidad nominal |
40 kVAr |
|
Tensión nominal (Un) |
400 V AC ±5 % @ 50 Hz |
|
Tolerancia de capacitancia |
−5 % a +10 % |
|
Tangente delta (tgδ) |
< 0.0012 @ Un |
|
Impulso soportado (inter‑electrodos) |
2.15 Un @ 10 s |
|
Impulso soportado (borne‑carcasa) |
3.6 kV @ 60 s |
|
Sobretensión admisible |
1.1 Un (máx. 8 h/24 h) |
|
Corriente máxima admisible |
1.3 In (hasta 2 In/2 h, 2 In/30 min) |
|
Corriente de irrupción (inrush) |
Hasta 200 In |
|
Pérdidas |
≤ 0.20 W/kVAr |
|
Autodescarga |
≤ 75 V tras 3 min @ 2 Un |
|
Temperatura de operación |
–25 °C a +50 °C |
|
Montaje |
Vertical, con perno fijación inferior M12/M16 |
|
Vida mínima esperada |
≥ 200 000 h |
|
Grado de protección interna |
Sobrepresión, auto‑regenerativo |
|
Normativa |
IEC/EN 60831‑1:2014, IEC/EN 60831‑2:2014 |
|

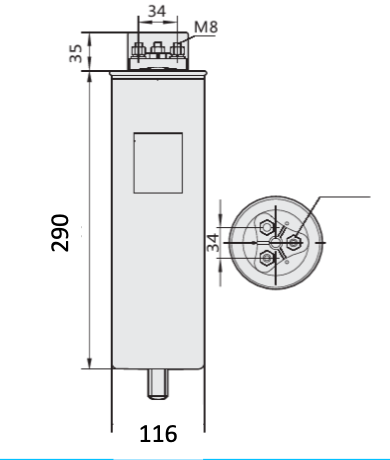

Dimensiones (D×H) |
Aproximadamente según modelo: Ø≈96 mm × altura ≈290 mm |
