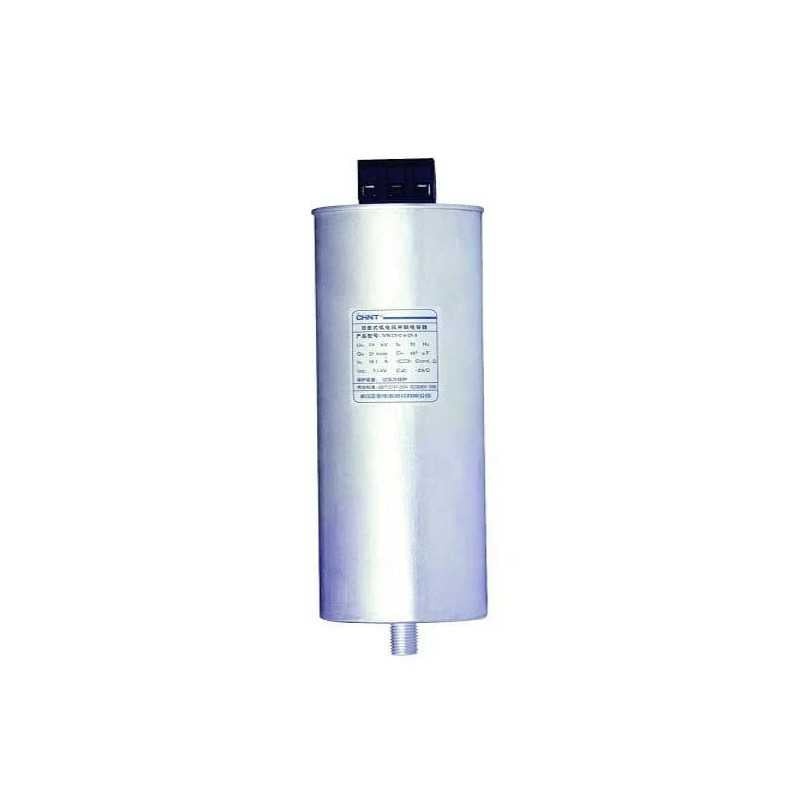

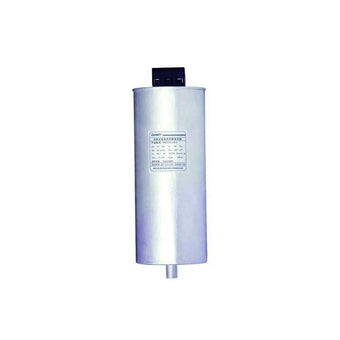

Condensador trifásico seco tipo botella CHINT NWC6 7,5 kVAr 400 V – Código 1502040075CH
Condensador trifásico seco tipo botella CHINT NWC6 7,5 kVAr 400 V – Código 1502040075CH
Condensador seco CHINT NWC6‑0.4‑7.5‑3T de 7,5 kVAr y tensión nominal de 400 V AC, 50 Hz. Se utiliza para mejorar el factor de potencia en sistemas trifásicos, con diseño auto-regenerativo y sin aceite, permitiendo operación segura y prolongada según IEC/EN 60831‑1/-2
|
Parámetro |
Valor |
|---|---|
|
Modelo |
NWC6‑0.4‑7.5‑3T |
|
Código |
1502040075CH |
|
Tipo de condensador |
Trifásico, seco, tipo botella |
|
Capacidad |
7,5 kVAr |
|
Tensión nominal (Un) |
400 V AC ±5 % @ 50 Hz |
|
Capacitancia aprox. |
149 µF |
|
Corriente nominal (In) |
10,8 A |
|
Tolerancia de capacitancia |
−5 % a +10 % |
|
Tangente delta (tgδ) |
< 0,0012 @ Un |
|
Soporta impulso (Uimp) |
Inter-electrodos: 2,15 Un / terminal-carcasa: 3,6 kV |
|
Sobretensión máxima admisible |
1,1 Un (hasta 8 h/24 h) |
|
Corriente máxima admisible |
1,3 In |
|
Autodescarga |
≤ 75 V a los 3 min tras desconexión @ 2 Un () |
|
Impulso de cortocircuito |
~200 In iniciación |
|
Material interior |
Seco autovulcanizado, extinción fuego |
|
Montaje |
Vertical, perno inferior M12/M16 |
|
Temperatura de operación |
−25 °C a +50 °C |
|
Vida mínima estimada |
≥ 200 000 h |
|
Dimensiones (D×H) |
Φ76 × 240 mm |
|
Normativa |
IEC/EN 60831‑1:2014, IEC/EN 60831‑2:2014 |
