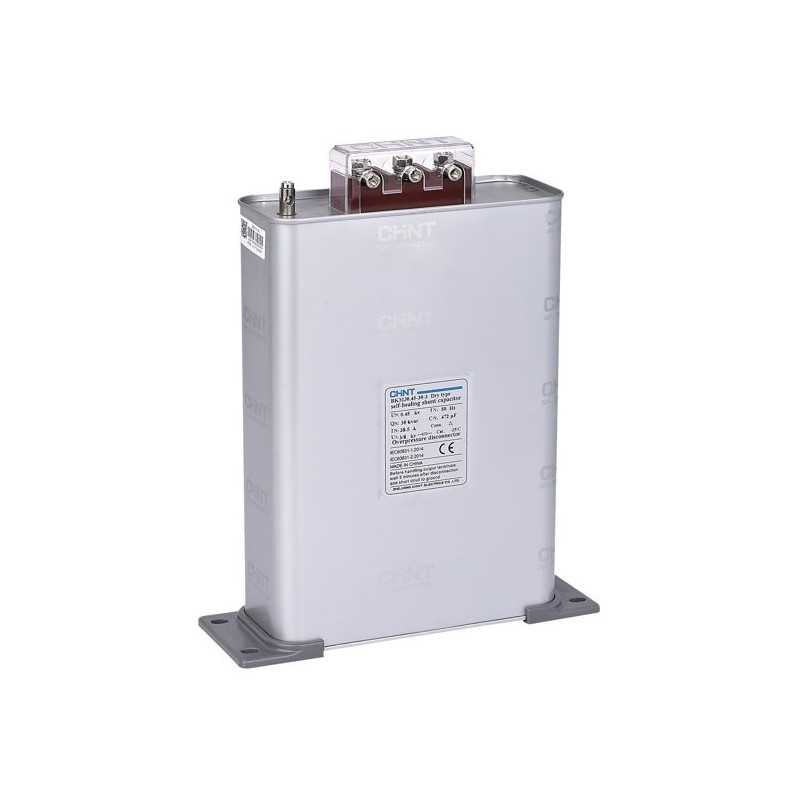

Condensador trifásico seco tipo caja CHINT BKMJ 25 kVAr 450 V – Código 150340025CH
Condensador trifásico seco tipo caja CHINT BKMJ 25 kVAr 450 V – Código 150340025CH
Condensador CHINT serie BKMJ 0.45‑25‑3T, trifásico de 25 kVAr a 450 V AC, 50 Hz. Diseñado para corrección de factor de potencia en sistemas industriales, incorpora resistores de descarga automática y carcasa metálica. Su construcción sin aceite, auto‑regenerativa y con protección contra sobrepresión garantiza seguridad y durabilidad, cumpliendo IEC/EN 60831‑1/-2
|
Parámetro |
Valor |
|---|---|
|
Modelo |
BKMJ‑0.45‑25‑3T |
|
Código |
150340025CH |
|
Tipo de condensador |
Trifásico, seco, auto‑regenerativo tipo “caja” |
|
Capacidad nominal |
25 kVAr |
|
Tensión nominal (Un) |
450 V AC @ 50/60 Hz |
|
Corriente nominal (In) |
≈ 36.1 A @ 50 Hz (según catálogo BZMJ/BKMJ) |
|
Capacitancia estimada |
≈ 497 µF (25 kVAr × 19.8 µF/kVAr) |
|
Tolerancia |
–5 % a +10 % |
|
Tangente delta (tgδ) |
≤ 0.0012 |
|
Descarga automática |
≤ 75 V en 3 min tras desconexión |
|
Impulso soportado (Uimp) |
2.15 Un (inter‑electrodos, 10 s), 3.6 kV (borne‑carcasa, 60 s) |
|
Sobretensión admisible |
1.1 Un (8 h), 1.15 Un (30 min), 1.2 Un (5 min), 1.3 Un (1 min) |
|
Corriente máxima admisible |
1.3 In, 1.6 In (2 h), 2.0 In (30 min) |
|
Corriente de irrupción (inrush) |
Hasta 200 × corriente nominal |
|
Pérdidas dieléctricas |
≤ 0.20 W/kVAr |
|
Temperatura de operación |
–25 °C a +50 °C |
|
Humedad / Altitud |
≤90 % @20 °C; ≤2000 m |
|
Protección contra sobrepresión |
Sí (válvula interna) |
|
Material |
Film pp metalizado, seco, sin aceite, flame‑retardante |
|
Normativa |
IEC/EN 60831‑1:2014, IEC/EN 60831‑2:2014 |
|
Vida útil mínima |
≥200 000 h |
|
Montaje |
Vertical, perno inferior M12/M16 |
|
Dimensiones aprox. |
Ø ≈96 × 290 mm |
