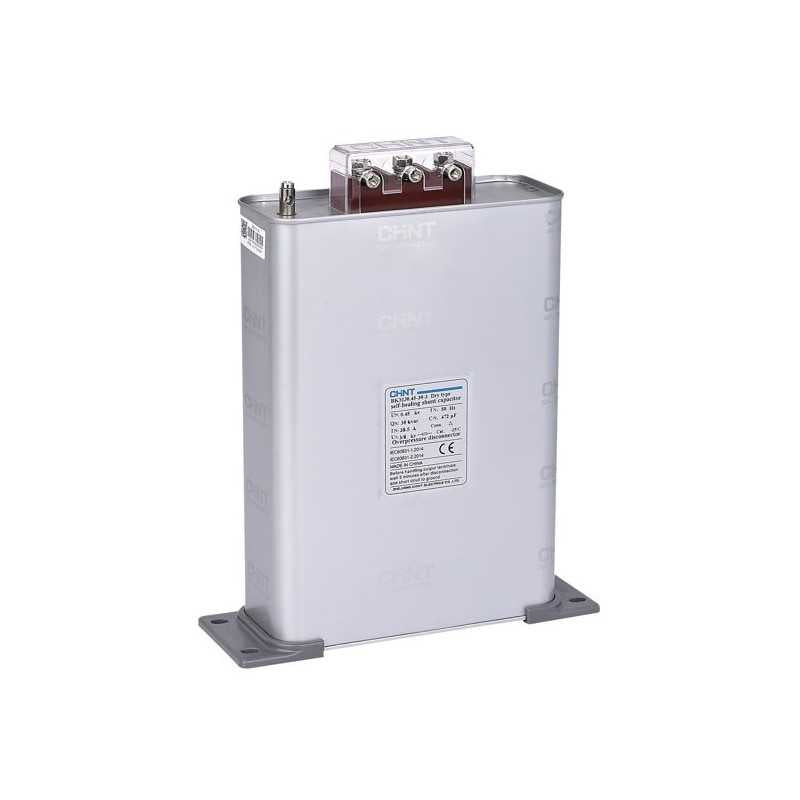

Condensador trifásico seco tipo caja CHINT BKMJ 40 kVAr 450 V – Código 150340040CH
Condensador trifásico seco tipo caja CHINT BKMJ 40 kVAr 450 V – Código 150340040CH
Condensador CHINT serie BKMJ 0.45‑40‑3T, trifásico, 40 kVAr a 450 V AC, 50 Hz. Diseñado para corrección de factor de potencia en redes industriales, con carcasa metálica cilíndrica robusta y resistores de descarga automática. Tecnología auto‑regenerativa sin aceite y protección interna por sobrepresión, cumple normas IEC/EN 60831‑1/-2.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
BKMJ‑0.45‑40‑3T |
|
Código |
150340040CH |
|
Tipo de condensador |
Trifásico, seco, auto‑regenerativo tipo “caja” |
|
Capacidad nominal |
40 kVAr |
|
Tensión nominal (Un) |
450 V AC @ 50 Hz |
|
Corriente nominal (In) |
≈ 51.4 A (@ 50 Hz) |
|
Capacitancia estimada |
≈ 796 µF (40 kVAr × 19.8 µF/kVAr) |
|
Tolerancia de capacitancia |
±5 % |
|
Tangente delta (tgδ) |
≤ 0.0012 |
|
Descarga automática |
≤ 75 V en 3 min tras desconexión |
|
Impulso soportado (Uimp) |
Inter‑electrodos: 2.15 Un; borne‑carcasa: 3.6 kV |
|
Sobretensión admisible |
1.1 Un (8 h), 1.15 Un (30 min), 1.2 Un (5 min), 1.3 Un (1 min) |
|
Corriente máxima admisible |
1.3 In (2 h); 2.0 In (30 min) |
|
Corriente de irrupción (inrush) |
Hasta 200 × corriente nominal |
|
Pérdidas dieléctricas |
≤ 0.20 W/kVAr |
|
Temperatura de operación |
–25 °C a +50 °C |
|
Humedad / Altitud |
≤90 % @ 20 °C; ≤2000 m altitud |
|
Protección contra sobrepresión |
Sí (válvula interna) |
|
Material |
Film PP metalizado, seco, sin aceite, flame‑retardante |
|
Montaje |
Vertical, perno inferior M12/M16 |
|
Normativa |
IEC/EN 60831‑1/-2 |
|
Vida útil mínima |
≥ 200 000 h |
|
Dimensiones aprox. |
Ø≈116 × H ≈ 340 mm |
