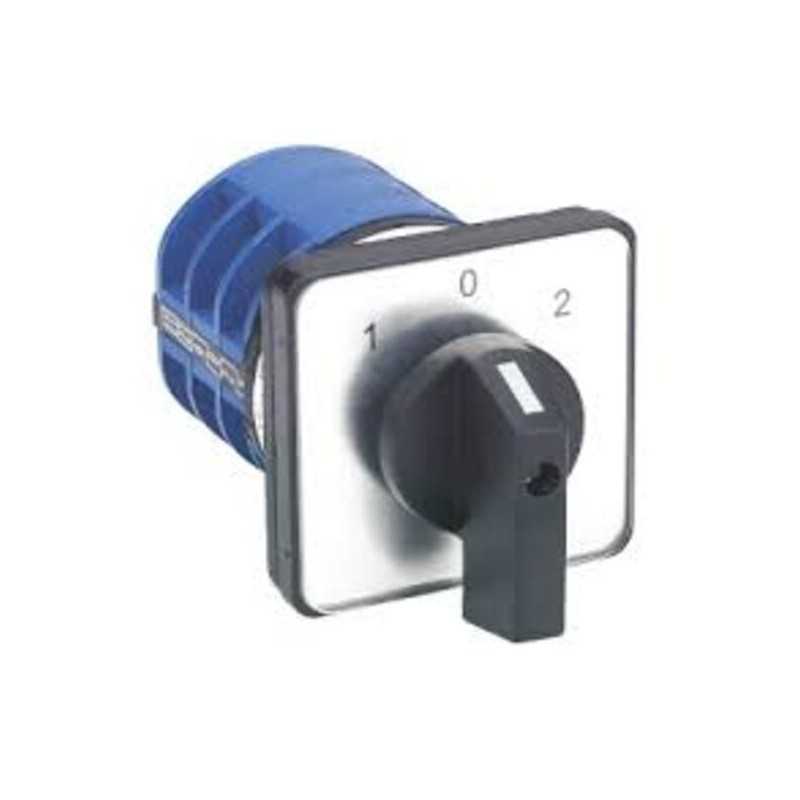

Conmutador Rotativo CHINT LW32‑20‑4 4 Polos 20 A 3 posiciones (1‑0‑2) – Código 170143206CH
Conmutador Rotativo CHINT LW32‑20‑4 4 Polos 20 A 3 posiciones (1‑0‑2) – Código 170143206CH
Conmutador rotativo CHINT serie LW32‑20‑4 de 4 polos y 20 A, con 3 posiciones (1‑0‑2), ideal para selección manual entre circuitos o fuentes en tableros. Montaje panel de 48 × 48 mm, cumple IEC 60947‑5‑1/GB 14048.5, y es apto para control, conmutación o medición en instalaciones industriales y comerciales.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
LW32‑20‑4 |
|
Código |
170143206CH |
|
Polos |
4P |
|
Corriente nominal (In) |
20 A (resistiva AC‑21A/AC‑22A) |
|
Posiciones |
3 (1‑0‑2) |
|
Tensión nominal |
≤ 380 V AC / ≤ 220 V DC () |
|
Corriente conmutación AC‑15 |
2.6 A @ 380 V () |
|
Corriente conmutación DC‑13 |
0.27 A @ 220 V () |
|
Tensión de aislamiento (Ui) |
550 V () |
|
Normativa |
IEC 60947‑5‑1, GB 14048.5 () |
|
Dimensiones frontales |
48 × 48 mm () |
|
Profundidad total |
~73 mm () |
|
Montaje |
Panel frontal (corte 48 × 48 mm) () |
|
Conexión |
Bornes roscados |
|
Protección ambiente |
IP20 |
|
Vida mecánica |
~10 000 ciclos () |
|
Aplicaciones |
Cambio manual de fuente, selección de circuitos, conmutación en cuadros |
