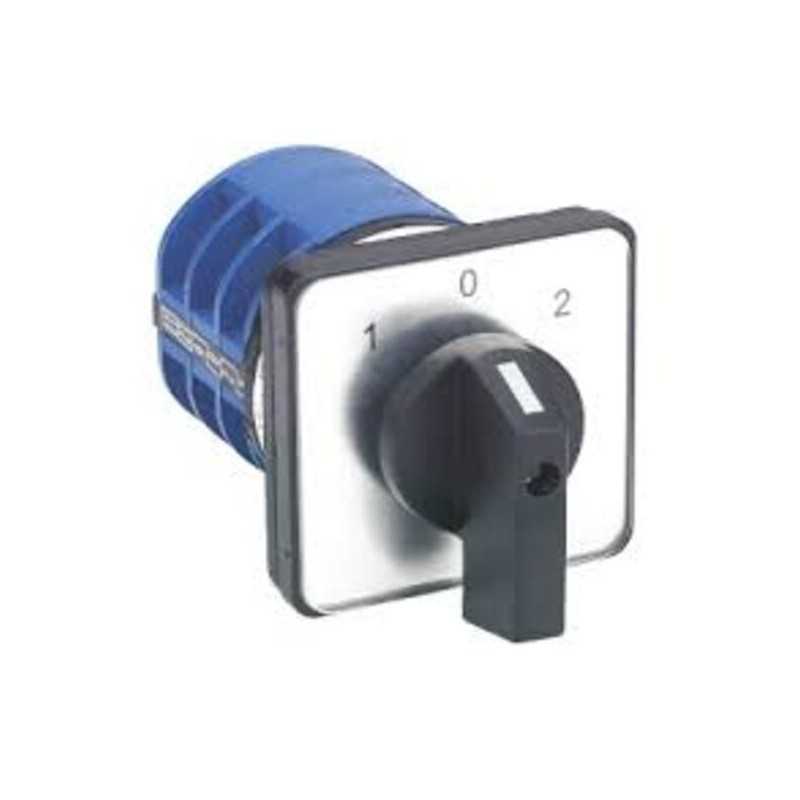

Conmutador Rotativo CHINT LW32‑32‑4 4 Polos 32 A 3 Posiciones (1‑0‑2) – Código 170143326CH
Conmutador Rotativo CHINT LW32‑32‑4 4 Polos 32 A 3 Posiciones (1‑0‑2) – Código 170143326CH
Conmutador rotativo CHINT serie LW32‑32‑4 de 4 polos y 32 A con tres posiciones (1‑0‑2). Permite conmutación manual entre circuitos o fuentes de energía en tableros eléctricos. Montaje en panel frontal de 64 × 64 mm, fabricado conforme a IEC 60947‑5‑1 y GB 14048.5, ideal para distribución, control y medición.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
LW32‑32‑4 |
|
Código |
170143326CH |
|
Polos |
4 P |
|
Corriente nominal (In) |
32 A resistiva (AC‑21A/AC‑22A) |
|
Posiciones |
3 (1‑0‑2) |
|
Tensión nominal |
≤ 380 V AC / ≤ 220 V DC |
|
Corriente de conmutación AC‑15 |
2.6 A @ 380 V |
|
Corriente de conmutación DC‑13 |
0.27 A @ 220 V |
|
Tensión de aislamiento (Ui) |
550 V |
|
Normativa |
IEC 60947‑5‑1, GB 14048.5 |
|
Dimensiones frontales |
64 × 64 mm |
|
Profundidad total |
~73 mm |
|
Montaje |
Panel frontal con corte 64 × 64 mm |
|
Conexión |
Bornes roscados |
|
Protección ambiente |
IP20 |
|
Vida mecánica |
~10 000 ciclos |
|
Aplicaciones |
Selección manual de fuentes, control en paneles eléctricos |
