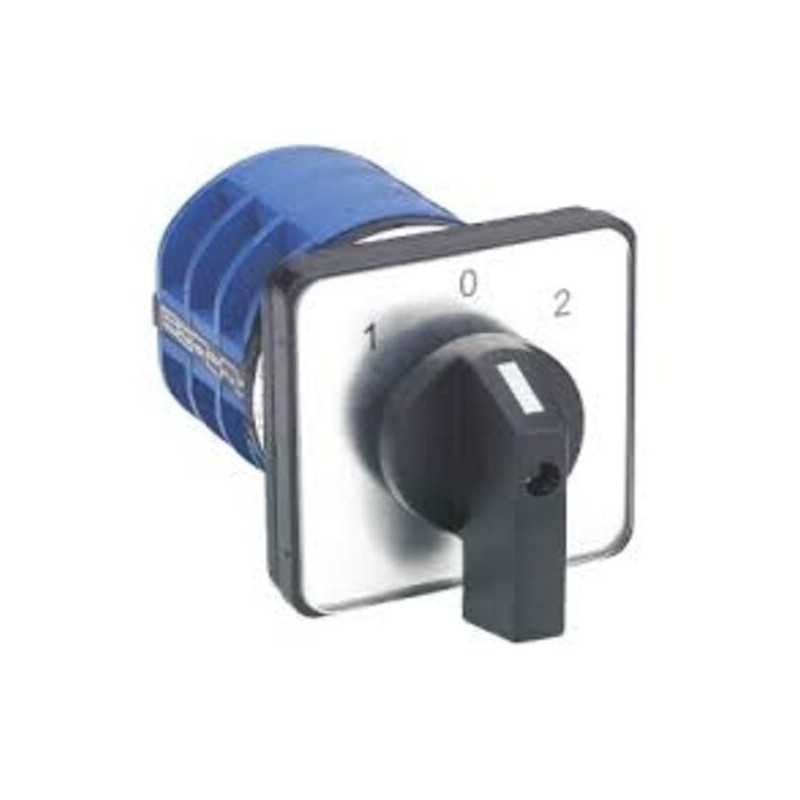

Conmutador Rotativo CHINT LW32‑63‑2 2 Polos 63 A 3 posiciones (1-0-2) – Código 170123636CH
Conmutador Rotativo CHINT LW32‑63‑2 2 Polos 63 A 3 posiciones (1-0-2) – Código 170123636CH
Conmutador rotativo CHINT serie LW32‑63‑2 de 2 polos y 63 A, con 3 posiciones (1‑0‑2), montado en panel de 64 × 64 mm. Diseñado para selección manual de fuentes o conmutación en equipos y cuadros eléctricos. Fabricado según normas IEC 60947‑5‑1/GB 14048.5 para aplicaciones de AC hasta 380 V.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
LW32‑63‑2 |
|
Código |
170123636CH |
|
Polos |
2P |
|
Corriente nominal (In) |
63 A (AC‑21A/22A) |
|
Posiciones |
3 (1‑0‑2) |
|
Tensión máxima |
≤ 380 V AC / ≤ 220 V DC () |
|
Corriente de conmutación AC‑15 |
2.6 A @ 380 V () |
|
Corriente de conmutación DC‑13 |
0.27 A @ 220 V () |
|
Tensión de aislamiento (Ui) |
550 V () |
|
Dimensiones frontales |
64 × 64 mm () |
|
Profundidad total |
~73 mm () |
|
Norma |
IEC 60947‑5‑1, GB 14048.5 () |
|
Montaje |
Panel frontal con corte 64×64 mm |
|
Conexión |
Bornes roscados |
|
Protección ambiente |
IP20 |
|
Vida mecánica |
~10 000 ciclos () |
|
Aplicaciones |
Selección de fuente, control en tableros eléctricos |
