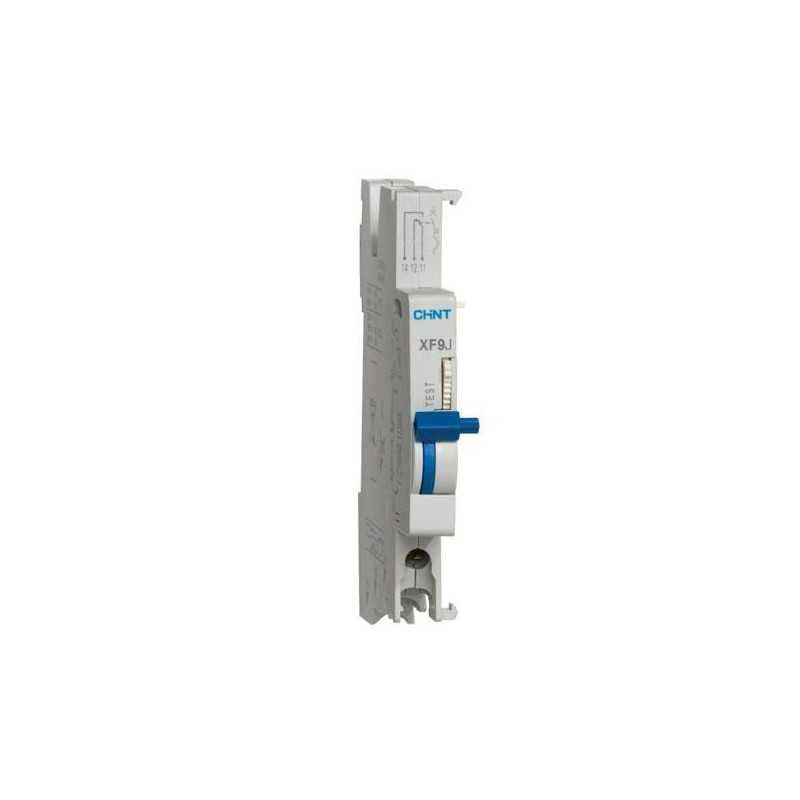

Contacto Alarma Auxiliar CHINT XF9J (1 NO + 1 NC) para Interruptor NB1‑63DC – Código 07050015CH
Contacto Alarma Auxiliar CHINT XF9J (1 NO + 1 NC) para Interruptor NB1‑63DC – Código 07050015CH
El Contacto de alarma auxiliar CHINT XF9J emite señal remota cuando el interruptor NB1‑63DC se dispara por sobrecarga o cortocircuito. Se monta en lateral izquierda mediante pasador, con 1 contacto normalmente abierto y 1 cerrado, e indicado solo tras disparo automático.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
XF9J |
|
Código |
07050015CH |
|
Compatibilidad |
Interruptores CHINT NB1‑63DC (1‑4 P) |
|
Tipo de contacto |
1 NO + 1 NC |
|
Función |
Indicar disparo (alarma) tras falla |
|
Voltajes – AC |
240 V (6 A), 415 V (3 A) |
|
Voltajes – DC |
24 V (6 A), 48 V (2 A), 130 V (1 A) |
|
Montaje |
Lateral en riel DIN en lado izquierdo del MCB |
|
Normativa |
IEC/EN 60947‑5‑1 |
|
Vida mecánica |
≥ 4 000 ciclos |
|
Protección |
IP20 (heredado del interruptor) |
|
Temperatura de operación |
−5 °C a +40 °C (almacenaje −25 °C a +70 °C) |
|
Dimensiones |
Compacto, ocupa espacio lateral (ver imágenes) |
|
Peso |
~34 g |
