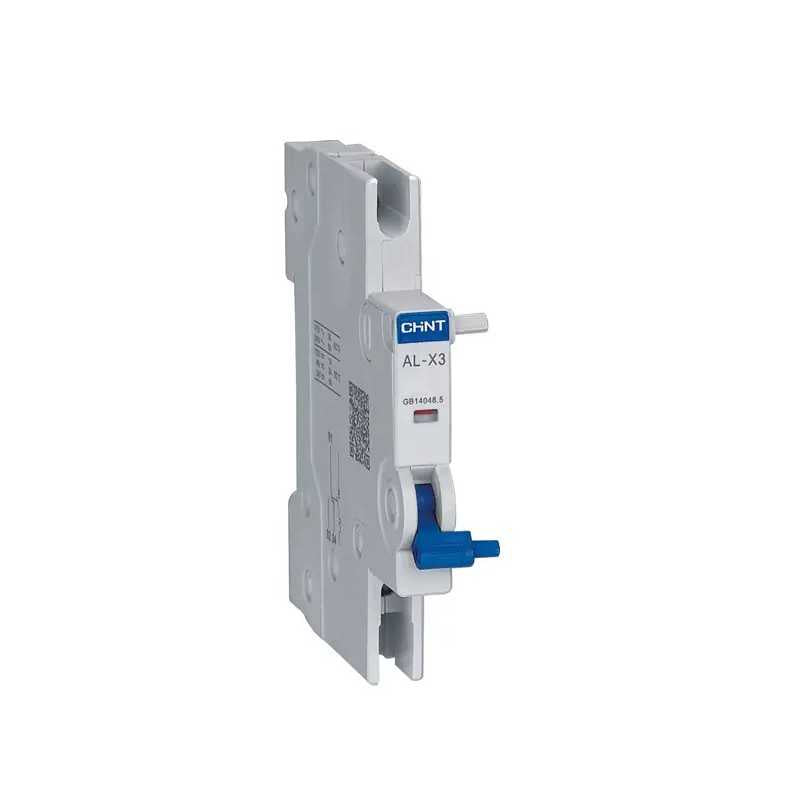

Contacto de Alarma (Señalización de Falla) CHINT AL-X3 para NXB-125 y DZ158 – Código 070500504CH
Contacto de Alarma (Señalización de Falla) CHINT AL-X3 para NXB-125 y DZ158 – Código 070500504CH

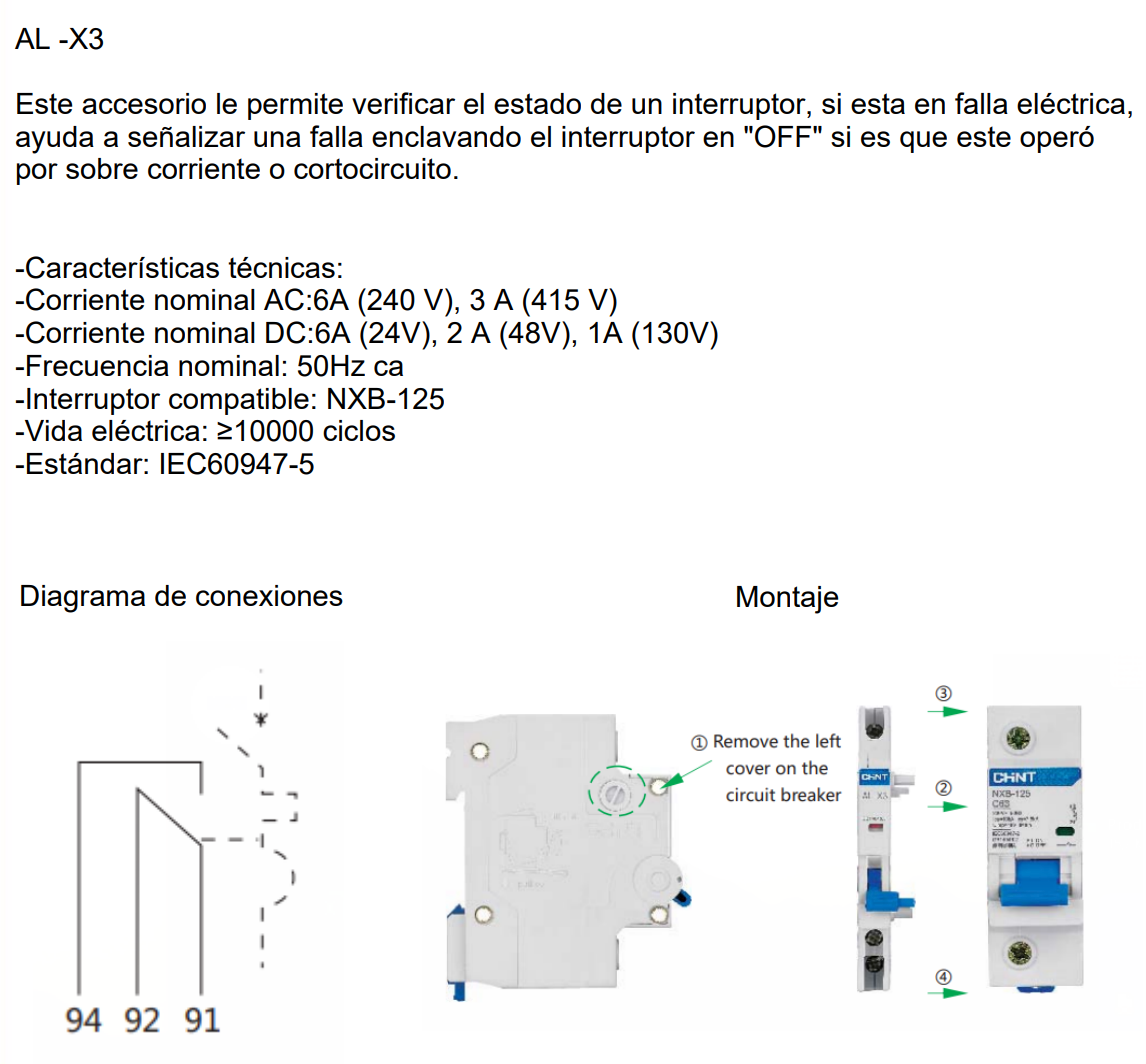

Contacto de alarma CHINT modelo AL-X3, diseñado para acoplarse a interruptores de alta capacidad series NXB-125 y DZ158. A diferencia de un contacto auxiliar estándar, este dispositivo emite una señal únicamente cuando el interruptor se dispara por una falla (sobrecarga o cortocircuito). No cambia de estado si el interruptor se desconecta manualmente, lo que permite identificar remotamente si hubo un incidente eléctrico en el circuito.
| Parámetro | Valor |
| Modelo | AL-X3 |
| Código | 070500504CH |
| Compatibilidad | Series NXB-125 y DZ158 |
| Función | Señalización de Falla (Trip) |
| Lógica de operación | Se activa solo por disparo térmico/magnético |
| Configuración de contactos | 1NA + 1NC |
| Montaje | Lateral (Izquierdo) |
| Tensión nominal (Ue) | AC 415V / DC 220V (Máx) |
| Corriente nominal (Ith) | 3A / 6A (según voltaje) |
| Normativa | IEC/EN 60947-5-1 |
| Certificaciones | CE, SEC (como parte del conjunto) |
