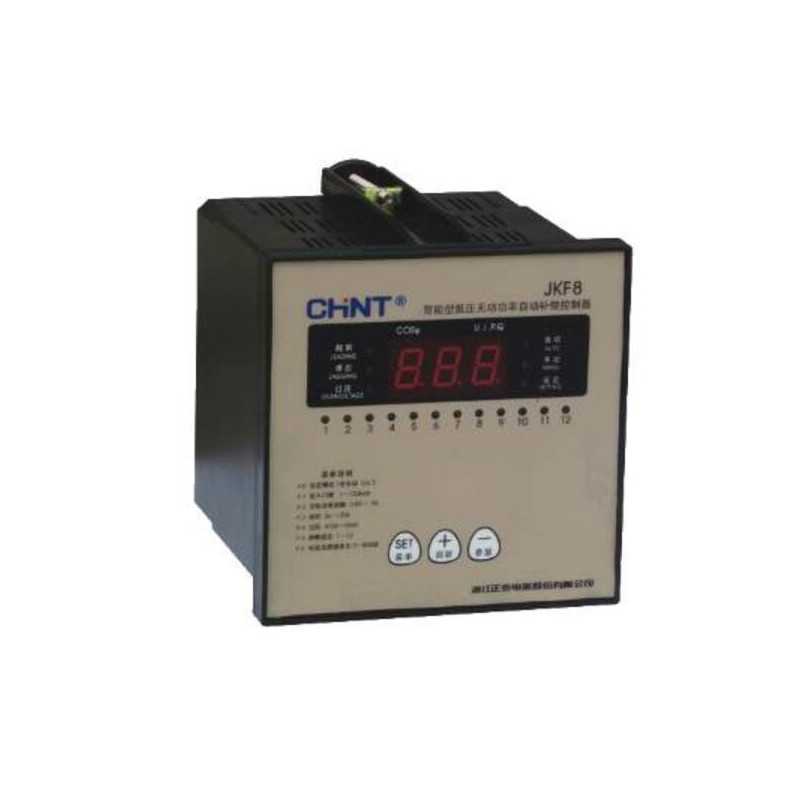

Controlador de Factor de Potencia CHINT JKF8‑12 12 pasos 400 V – Código 150412CH
Controlador de Factor de Potencia CHINT JKF8‑12 12 pasos 400 V – Código 150412CH
Controlador CHINT JKF8‑12 para corrección automática del factor de potencia en sistemas trifásicos de baja tensión. Administra hasta 12 bancos de condensadores, monitorea tensión, corriente, potencia activa/reactiva y factor, y permite modos automático y manual con protección contra sobre/sub‑voltaje, cortocircuitos y autopruebas. Display digital de 120 × 120 mm con interfaz intuitiva.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
JKF8‑12 |
|
Código |
150412CH |
|
Tipo de controlador |
Factor de potencia, 12 pasos, automático/manual |
|
Tensión de operación (Un) |
400 V AC ±20 % (también disponible en 220 V y 440 V) |
|
Frecuencia |
50/60 Hz ±5 % |
|
Corriente de muestreo |
150 mA – 5 A (CT externo, relação configurável) |
|
Número de pasos |
1 – 12 relés de salida para control de bancos |
|
Contactos de salida |
5 A @ 230 V (~3 A @ 400 V) |
|
Tiempo de retardo |
5 – 120 s (por defecto 30 s) |
|
Protección sobre/sub‑tensión |
Desconexión bajo 0.78 Un o sobre umbral preestablecido |
|
Protección bajo‑corriente |
Bloqueo si I < 150 mA; desconexión inmediata |
|
Self‑test cíclico |
Sí, para compensadores configurables |
|
Display y panel frontal |
LCD 120 × 120 mm con botones SET, +, – |
|
Modos de operación |
Auto y manual |
|
Temperatura ambiente |
–10 °C a +40 °C |
|
Humedad / Altitud |
≤ 50 % @ 40 °C; ≤ 90 % @ 20 °C; < 2000 m sobre el nivel del mar |
|
Consumo de energía |
≤ 15 W |
|
Protección interna |
IP30 |
|
Dimensiones panel |
120 × 120 × 130 mm; corte panel 113 × 113 mm; profundidad 116 mm |
|
Peso |
~1.5 kg |
|
Cumple estándar |
JB/T 9663‑2013 |
