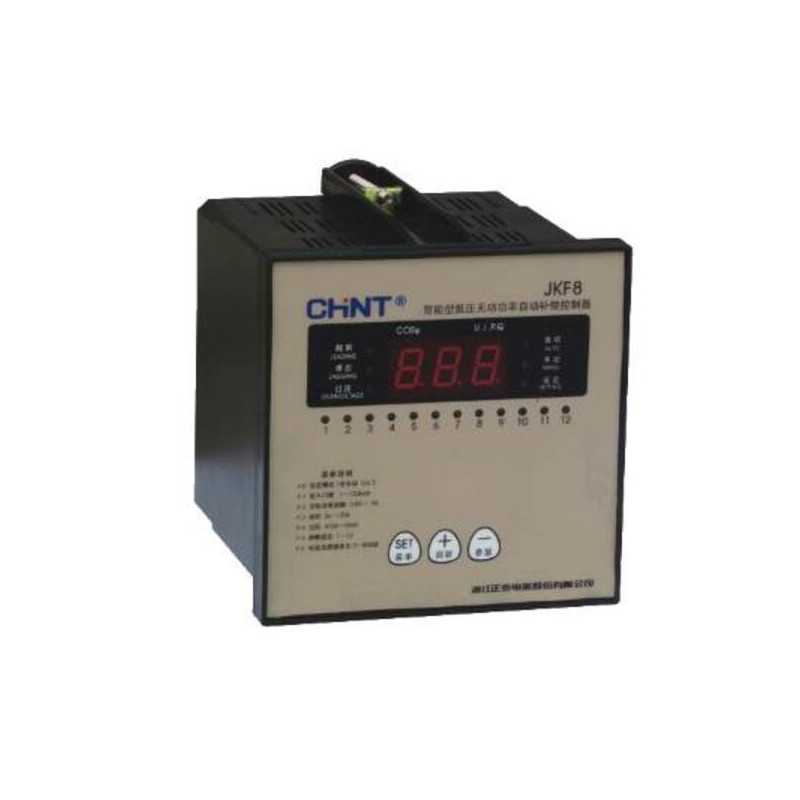

Controlador de Factor de Potencia CHINT JKF8‑6 6 pasos 400 V – Código 150406CH
Controlador de Factor de Potencia CHINT JKF8‑6 6 pasos 400 V – Código 150406CH
Controlador CHINT JKF8‑6 para corrección automática del factor de potencia en sistemas trifásicos de baja tensión. Administra hasta 6 bancos de condensadores, monitorea tensión, corriente, potencia activa/reactiva y factor, y permite modos automático y manual con protección contra sobre/sub‑voltaje y cortocircuitos. Incluye función de auto‑test y display digital de 120 × 120 mm.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
JKF8‑6 |
|
Código |
150406CH |
|
Tipo de controlador |
Factor de potencia, 6 pasos, automático/manual |
|
Tensión de operación (Un) |
400 V AC ±20 % (también disponible 220, 440 V) |
|
Frecuencia |
50/60 Hz ±5 % |
|
Corriente de muestreo |
150 mA – 5 A (CT externo, relación configurable) |
|
Rango de pasos |
1 – 6 salidas de relé para control de bancos de condensadores |
|
Contactos de salida |
5 A @ 230 V (~3 A @ 400 V) |
|
Tiempo de retardo |
5 – 120 s (predeterminado 30 s) |
|
Protección sobre/sub‑voltaje |
Desconecta bancos si U < 0.78 Un o > umbral (preset: 230/400 V) |
|
Protección bajo‑corriente |
Bloquea adición si corriente < 150 mA; desconexión inmediata |
|
Función de self‑test cíclico |
Implementada, para pruebas de paneles |
|
Display y panel frontal |
LCD digital, 120 × 120 mm con botones SET, +, – |
|
Modo de operación |
Automático y manual |
|
Temperatura ambiente |
–10 °C a +40 °C |
|
Humedad/Altitud |
≤50 % @ 40 °C; ≤90 % @ 20 °C; < 2000 m sobre el nivel del mar |
|
Consumo de energía |
≤ 15 W |
|
Grado de protección interno |
IP30 |
|
Dimensiones panel |
120 × 120 × 130 mm; corte del panel 113 × 113 mm; profundidad de 116 mm |
|
Peso aproximado |
1.5 kg |
|
Cumple norma |
JB/T 9663‑2013 |
