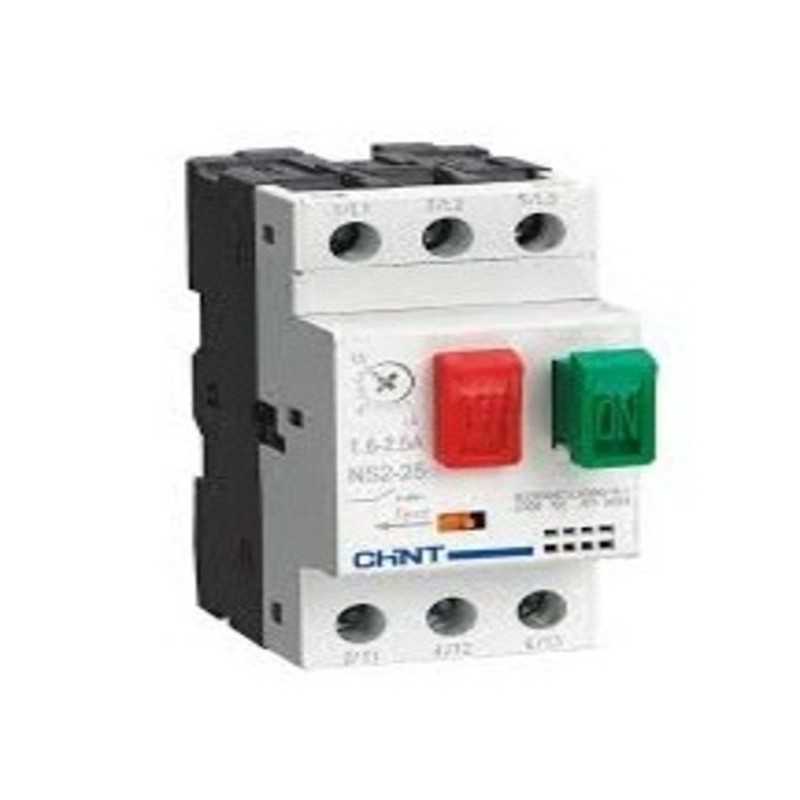

Guardamotor CHINT NS2‑25X 1,60‑2,50 A 100 kA – Código 09031025CH
Guardamotor CHINT NS2‑25X 1,60‑2,50 A 100 kA – Código 09031025CH
Guardamotor CHINT NS2‑25X ajustable de 1,60 a 2,50 A, con capacidad de interrupción de 100 kA (415 V AC) y aislamiento hasta 690 V AC. Diseñado para la protección manual de motores trifásicos frente a sobrecargas, cortocircuitos y pérdida de fase. Cuenta con perilla bloqueable, montaje en riel DIN y cumple normas IEC/EN 60947‑2 y 4‑1
|
Parámetro |
Valor |
|---|---|
|
Modelo |
NS2‑25X |
|
Código |
09031025CH |
|
Tipo de protección |
Sobrecarga, cortocircuito y pérdida de fase |
|
Rango de ajuste (Iₙ) |
1,60 – 2,50 A |
|
Corriente de disparo instantáneo |
≈ 33,5 A |
|
Capacidad de corte (Icu) |
100 kA @ 400/415 V AC |
|
Tensión nominal (Ue) |
Hasta 690 V AC @ 50/60 Hz |
|
Tensión de aislamiento (Ui) |
690 V |
|
Impulso soportado (Uimp) |
8 kV |
|
Grado de protección |
IP20 |
|
Frecuencia |
50/60 Hz |
|
Temperatura ambiente |
–5 °C a +40 °C; promedio ≤ +35 °C en 24 h |
|
Montaje |
Riel DIN 35 mm |
|
Normativa |
IEC/EN 60947‑2, IEC/EN 60947‑4‑1 |
|
Certificaciones |
CE, RoHS, UL, GOST, RCC, UKrSEPRO |
|
Dimensiones (L×W×D) |
4,7 × 14,7 × 13,5 cm |
|
Peso |
≈ 0,313 kg |
|
Vida mecánica |
> 100 000 operaciones (según catálogo NS2) |
|
Aplicaciones |
Protección, arranque manual e aislamiento de motores trifásicos |
