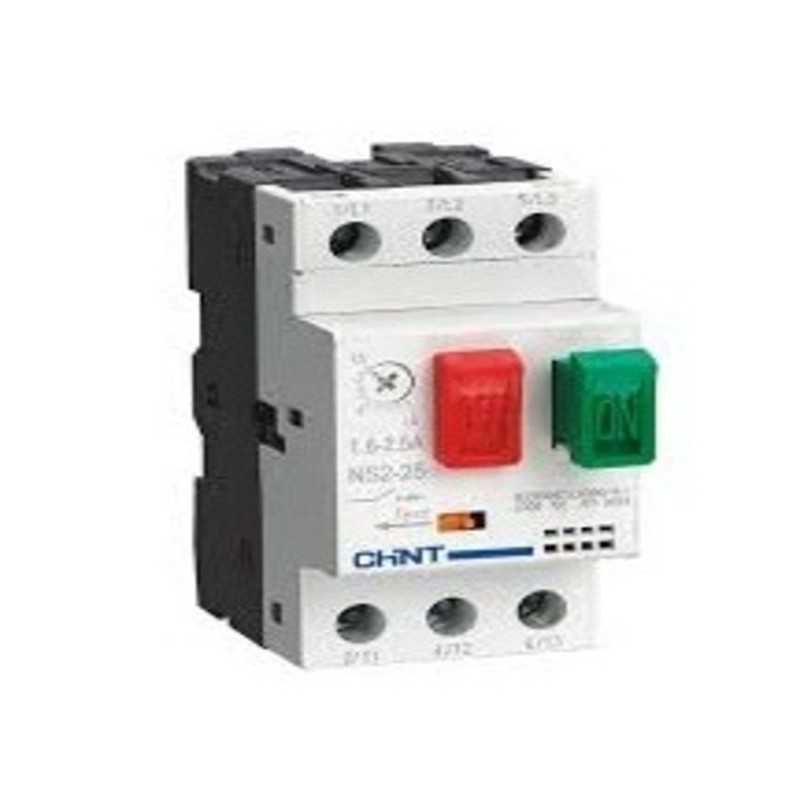

Guardamotor CHINT NS2‑25X 4,00‑6,30 A 100 kA – Código 09031063CH
Guardamotor CHINT NS2‑25X 4,00‑6,30 A 100 kA – Código 09031063CH
Guardamotor manual CHINT NS2‑25X ajustable de 4,00 a 6,30 A, con capacidad de corte de 100 kA y tensión operativa hasta 690 V AC. Proporciona protección contra sobrecargas, cortocircuitos y pérdida de fase, y cuenta con perilla giratoria bloqueable y montaje en riel DIN, cumpliendo con normas IEC/EN 60947‑2 y IEC/EN 60947‑4‑1.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
NS2‑25X |
|
Código |
09031063CH |
|
Tipo de protección |
Sobrecarga, cortocircuito, pérdida de fase |
|
Rango de ajuste (Iₙ) |
4,00 – 6,30 A |
|
Corriente de disparo instantáneo |
~51 A (en este rango) |
|
Capacidad de corte (Icu) |
100 kA @ 400/415 V AC |
|
Tensión nominal (Ue) |
Hasta 690 V AC @ 50/60 Hz |
|
Tensión de aislamiento (Ui) |
690 V |
|
Impulso soportado (Uimp) |
8 kV |
|
Grado de protección |
IP20 |
|
Frecuencia |
50/60 Hz |
|
Temperatura ambiente |
–5 °C a +40 °C (promedio ≤ +35 °C en 24 h) |
|
Montaje |
Riel DIN 35 mm |
|
Normativa |
IEC/EN 60947‑2, IEC/EN 60947‑4‑1 |
|
Certificaciones |
SEMKO, CE, UkrSEPRO, EAC, RCC, UL |
|
Dimensiones (L×W×D) |
4,7 × 14,7 × 13,5 cm |
|
Peso |
~0,9 kg |
|
Vida mecánica |
> 100 000 operaciones (serie NS2) |
|
Aplicaciones |
Protección, arranque manual e aislamiento de motores trifásicos |
