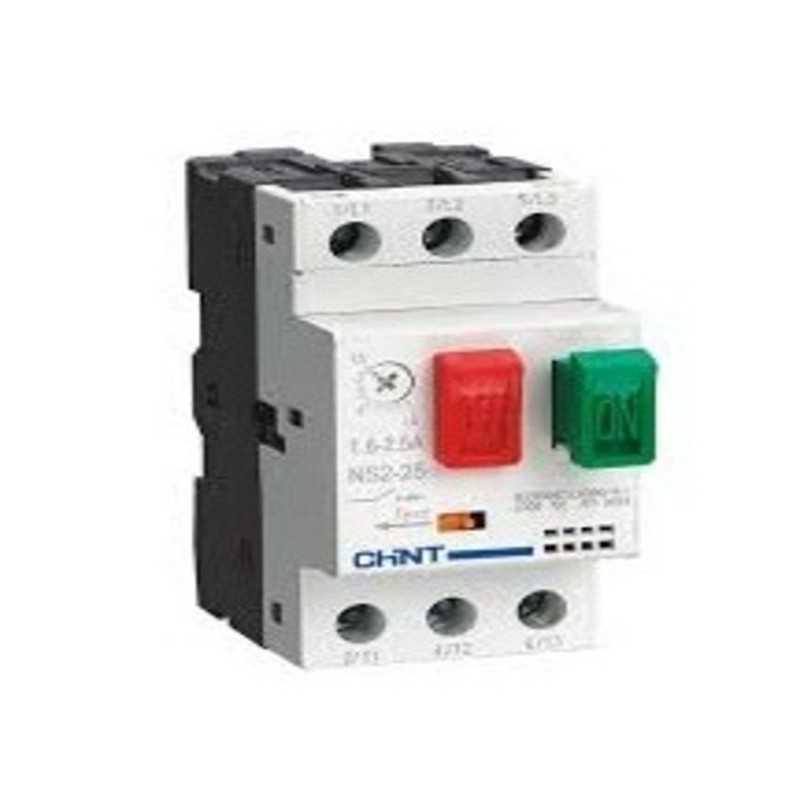

Guardamotor CHINT NS2‑25X 9‑14 A 15 kA – Código 09031140CH
Guardamotor CHINT NS2‑25X 9‑14 A 15 kA – Código 09031140CH
Guardamotor CHINT NS2‑25X ajustable de 9 a 14 A, con capacidad de corte de 15 kA a 400 V AC y aislamiento hasta 690 V. Protege motores trifásicos contra sobrecargas, cortocircuitos y pérdida de fase. Incluye mando giratorio con bloqueo, montaje en riel DIN y cumple normas IEC/EN 60947‑2 y IEC/EN 60947‑4‑1.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
NS2‑25X 9‑14 A |
|
Código |
09031140CH |
|
Tipo de protección |
Sobrecarga, cortocircuito, pérdida de fase |
|
Rango de ajuste (Iₙ) |
9 – 14 A |
|
Corriente nominal de disparo (Ir) |
14 A (ajuste máximo) |
|
Capacidad de corte (Icu) |
15 kA @ 400/415 V AC |
|
Tensión nominal (Ue) |
400/415 V AC (hasta 690 V) @ 50/60 Hz |
|
Tensión de aislamiento (Ui) |
690 V |
|
Impulso soportado (Uimp) |
8 kV |
|
Grado de protección |
IP20 |
|
Frecuencia |
50/60 Hz |
|
Temperatura ambiente |
–5 °C a +40 °C (promedio ≤+35 °C) |
|
Montaje |
Riel DIN 35 mm |
|
Tripping class |
Clase 10A |
|
Vida mecánica |
≥ 100 000 operaciones (serie NS2) |
|
Normativa |
IEC/EN 60947‑2, IEC/EN 60947‑4‑1 |
|
Certificaciones |
SEMKO, CE, UkrSEPRO, EAC, RCC, UL |
|
Dimensiones (L×W×D) |
≈ 91 × 44,5 × 94,9 mm |
|
Peso |
≈ 0,29 kg |
|
Aplicaciones |
Protección, arranque manual e aislamiento de motores trifásicos |
