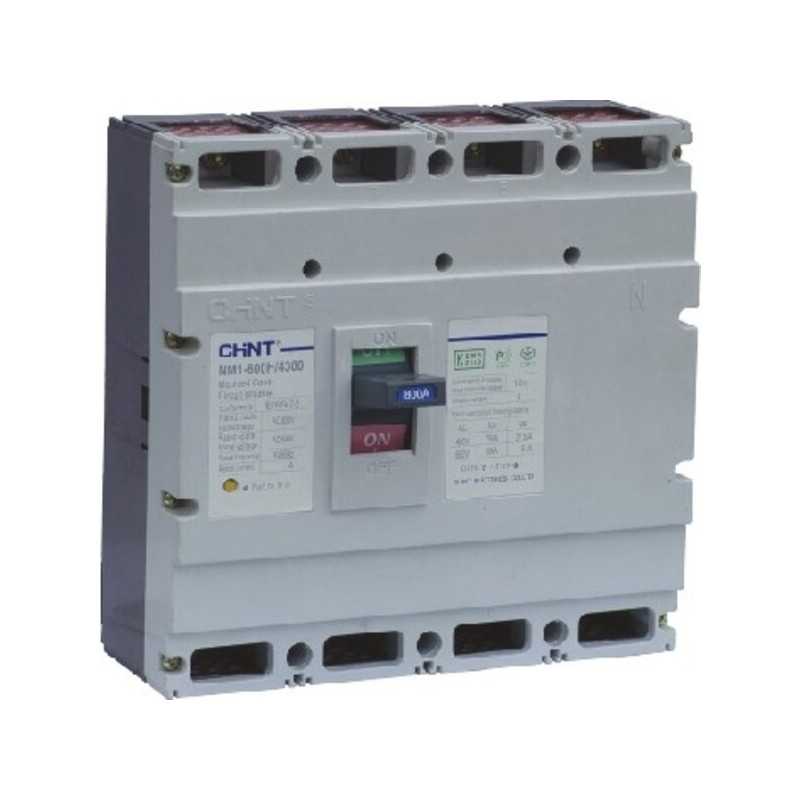

Interruptor caja moldeada CHINT NM1‑800H/4300 4P 800 A 60 kA 690 V – Código 0721446280CH
Interruptor caja moldeada CHINT NM1‑800H/4300 4P 800 A 60 kA 690 V – Código 0721446280CH
Interruptor de potencia CHINT NM1‑800H/4300, fijo tetrapolar, con corriente nominal de 800 A y capacidad de corte de hasta 60 kA a 690 V AC. Cumple IEC/EN 60947‑2, certificado CE, KEMA, UKrSEPRO, EAC, RCC y EK. Diseñado para seccionamiento y protección en distribución industrial exigente, compatible con accesorios de maniobra.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
NM1‑800H/4300 |
|
Código |
0721446280CH |
|
Número de polos |
4P |
|
Corriente nominal (In) |
800 A |
|
Capacidad de corte (Icu) |
60 kA @ 690 V AC; 60 kA & 30 kA según versión R (R‐limit) |
|
Tensión nominal (Ue) |
690 V AC, 50/60 Hz |
|
Tensión de aislamiento (Ui) |
800 V |
|
Impulso soportado (Uimp) |
8 kV |
|
Frecuencia |
50/60 Hz |
|
Tipo de disparo |
Térmico‑magnético fijo |
|
Montaje |
Fijo, vertical/horizontal |
|
Protección de terminales |
IP30 |
|
Estándar |
IEC/EN 60947‑2 |
|
Certificaciones |
CE, KEMA, UKrSEPRO, EAC, RCC, EK |
|
Dimensiones (aprox. L×W×D) |
280 × 210 × 116 mm |
|
Peso |
≈ 9,2 kg |
|
Temperatura de trabajo |
–5 °C a +70 °C; altitud ≤ 2 000 m |
|
Vida mecánica/eléctrica |
≥ 4 000 ciclos (serie NM1) |
|
Aplicaciones |
Distribución industrial, seccionamiento, protección de circuitos, maniobra con accesorios |
|
Accesorios compatibles |
Contactos auxiliares, bobinas, mandos rotativos/motorizados, liberación de sub‑tensión, etc. |
