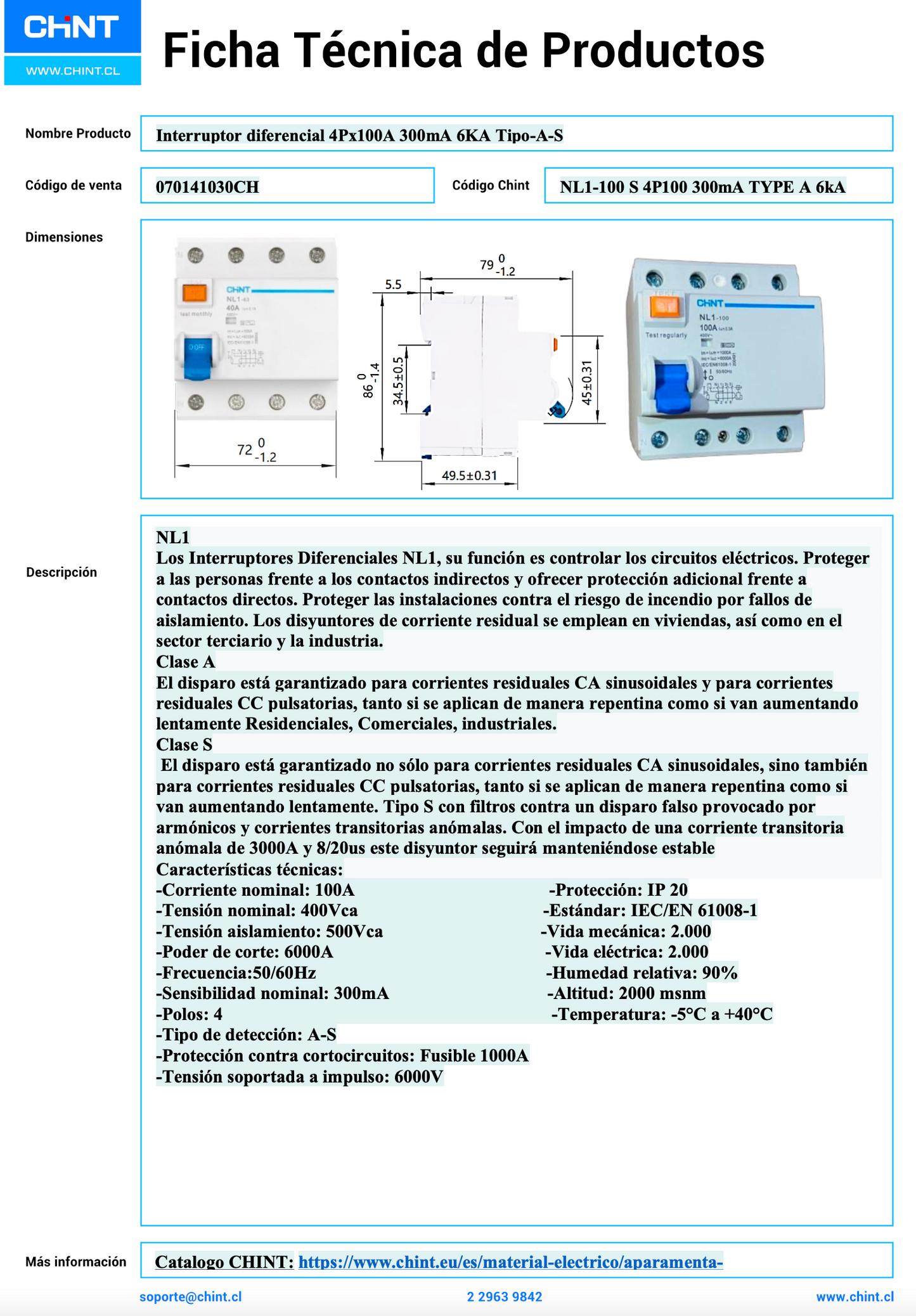

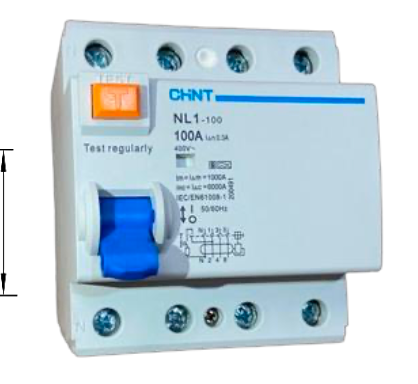

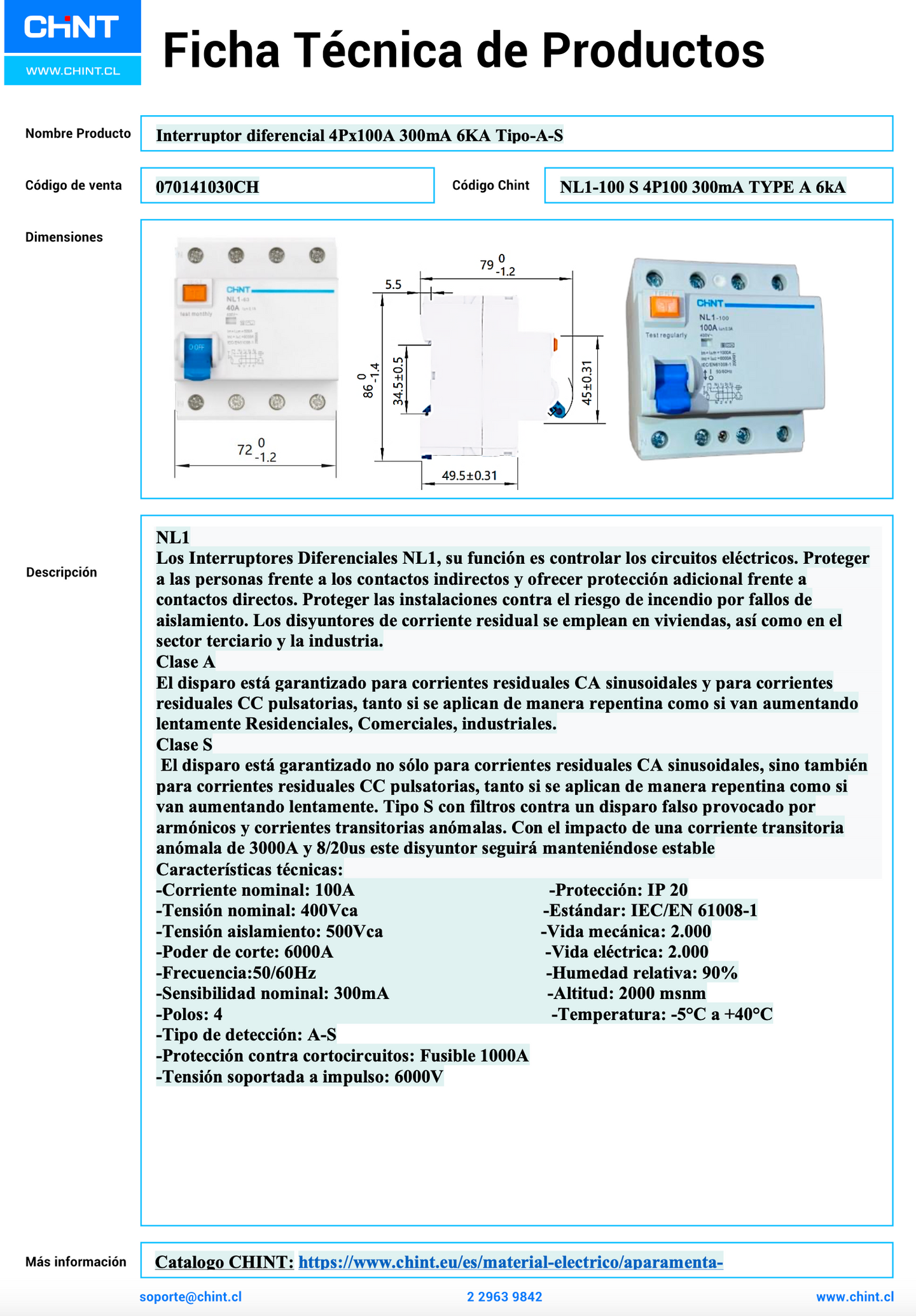

Interruptor Diferencial (RCCB) CHINT NL1 4P 100 A 300 mA Tipo A – Código 070141030CH
Interruptor Diferencial (RCCB) CHINT NL1 4P 100 A 300 mA Tipo A – Código 070141030CH
Interruptor diferencial CHINT NL1, versión 4 polos para corriente nominal de 100 A y sensibilidad de disparo de 300 mA. Clase Tipo A detecta corrientes residuales AC y pulsantes DC. Ideal para protección contra contactos indirectos y riesgo de incendio por fallas de aislamiento. Cumple IEC/EN 61008‑1 y norma NL1. Icu hasta 6–10 kA según modelo
|
Parámetro |
Valor |
|---|---|
|
Modelo |
NL1‑100‑4100/300 (serie NL1 Tipo A) |
|
Código |
070141030CH |
|
Número de polos |
4P |
|
Corriente nominal (In) |
100 A |
|
Sensibilidad residual (I∆n) |
300 mA |
|
Tipo |
Tipo A (detecta corrientes AC y pulsantes DC) |
|
Capacidad de corte (Icu) |
6 kA (hasta 10 kA en versiones selectivas) |
|
Tensión nominal de servicio |
230/400 VAC @50/60 Hz |
|
Normativa |
IEC/EN 61008‑1 / IEC/EN 62423 (Tipo A) |
|
Protección IP |
IP20 |
|
Rango temperatura operativa |
–25 °C a +40 °C |
|
Humedad ambiente |
≤ 95 % (sin condensación) |
|
Grado contaminación |
Clase 2 |
|
Vida eléctrica / mecánica |
> 6 000 ciclos eléctricos / > 6 000 mecánicos |
|
Montaje |
Riel DIN 35 mm, clip rápido |
