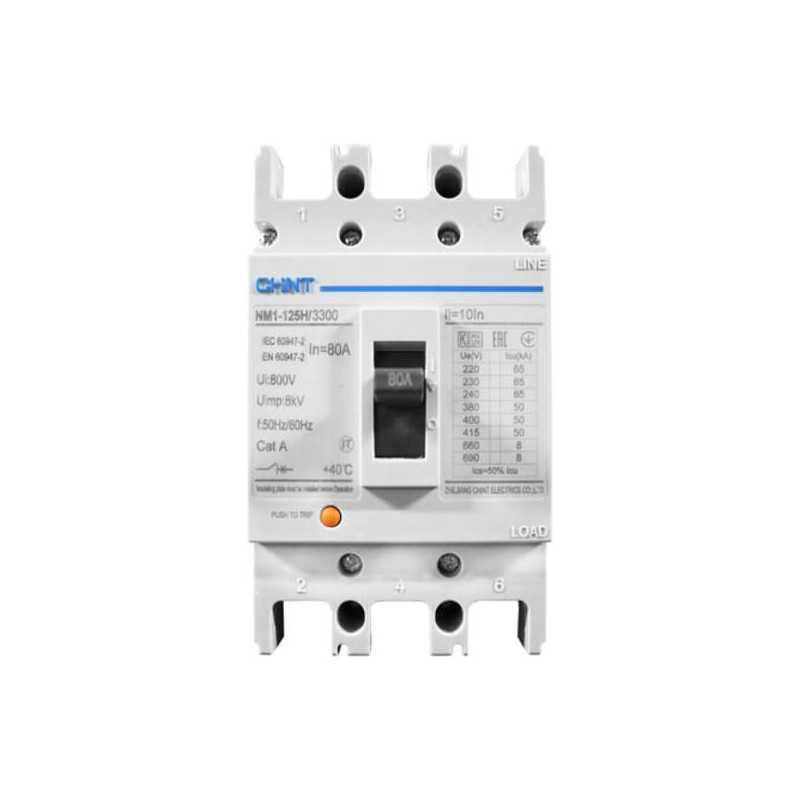

Interruptor MCCB CHINT NM1‑125H 3 P 80 A 415 V 50 kA – Código 072141280CH
Interruptor MCCB CHINT NM1‑125H 3 P 80 A 415 V 50 kA – Código 072141280CH
Interruptor de caja moldeada CHINT NM1‑125H 3 P fijo de 80 A, diseñado para proteger circuitos industriales AC hasta 415 V. Capacitado para interrupción de cortocircuitos de hasta 50 kA, cumple con IEC/EN 60947‑2 y posee certificaciones KEMA, UKrSEPRO, EAC, RCC y EK.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
NM1‑125H/3300 |
|
Código |
072141280CH |
|
Tipo de montaje |
Fijo, 3 poles |
|
Corriente nominal (In) |
80 A |
|
Tensión nominal (Ue) |
AC 415 V (rango 220–415 V) |
|
Capacidad de ruptura (Icu) |
50 kA a 415 V AC |
|
Capacidad de servicio (Ics) |
50 % de Icu |
|
Estándar |
IEC/EN 60947‑2 |
|
Tensión de aislamiento (Ui) |
800 V (frame 125) |
|
Impulso soportado (Uimp) |
8 kV |
|
Frecuencia |
50/60 Hz |
|
Vida mecánica/eléctrica |
≥ 4 000 ciclos |
|
Temperatura de operación |
–5 °C a +40 °C, media ≤ +35 °C, altitud ≤ 2 000 m, contaminación grado 3 |
|
Montaje/Bloqueo |
Vertical/horizontal, IP30 |
|
Dimensiones (L × W × D) |
155 × 90 × 86 mm |
|
Peso |
Compacto para montaje fijo |
|
Certificaciones |
KEMA, UKrSEPRO, EAC, RCC, EK |
