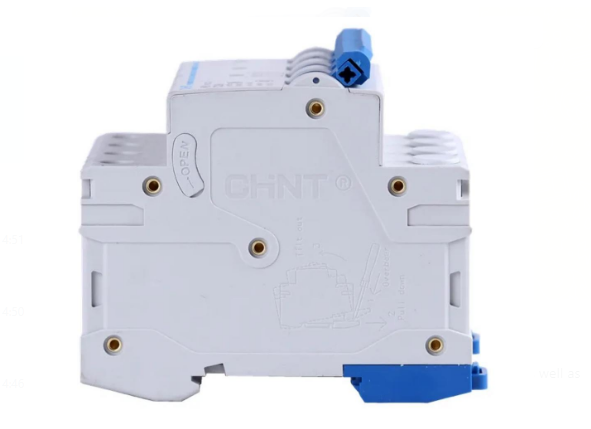

Interruptor Termomagnético CHINT NB1‑63DC 2 P 20 A 500 V DC Curva C – Código 07032220CH
Interruptor Termomagnético CHINT NB1‑63DC 2 P 20 A 500 V DC Curva C – Código 07032220CH
Interruptor termomagnético CHINT NB1‑63DC bipolar de 20 A, curva C y tensión nominal de 500 V DC. Diseñado para brindar protección fiable en circuitos DC, especialmente en sistemas fotovoltaicos y telecomunicaciones, gracias a su alta capacidad de corte de 6 kA y montaje sencillo en riel DIN
|
Parámetro |
Valor |
|---|---|
|
Modelo |
NB1‑63DC |
|
Código |
07032220CH |
|
Número de polos |
2 P |
|
Corriente nominal (In) |
20 A |
|
Curva de disparo |
C (7–10 × In) |
|
Capacidad de corte (Icu) |
6 kA a 500 V DC |
|
Tensión nominal |
500 V DC |
|
Tensión de impulso (Uimp) |
4 kV |
|
Frecuencia |
Corriente continua (DC) |
|
Montaje |
Riel DIN |
|
Protección |
IP20 |
|
Indicador de estado |
ON/OFF visual |
|
Vida eléctrica |
≥ 1 500 ciclos |
|
Vida mecánica |
≥ 20 000 ciclos |
|
Temperatura de operación |
–35 °C a +70 °C |
|
Altitud máxima |
≤ 2 000 m |
|
Humedad ambiente |
≤ 95 %, grado contaminación II |
|
Sección máxima conductor |
Hasta 25 mm² |
|
Torque de apriete |
2,5 N·m |
|
Dimensiones (An × Al × Pr) |
36 mm × 86 mm × 78 mm |
|
Peso neto |
~230 g |
|
Normativa |
IEC/EN 60947‑2; RoHS |
|
Certificaciones |
CE, CCC, CB, TUV |
|
País de origen |
China |
