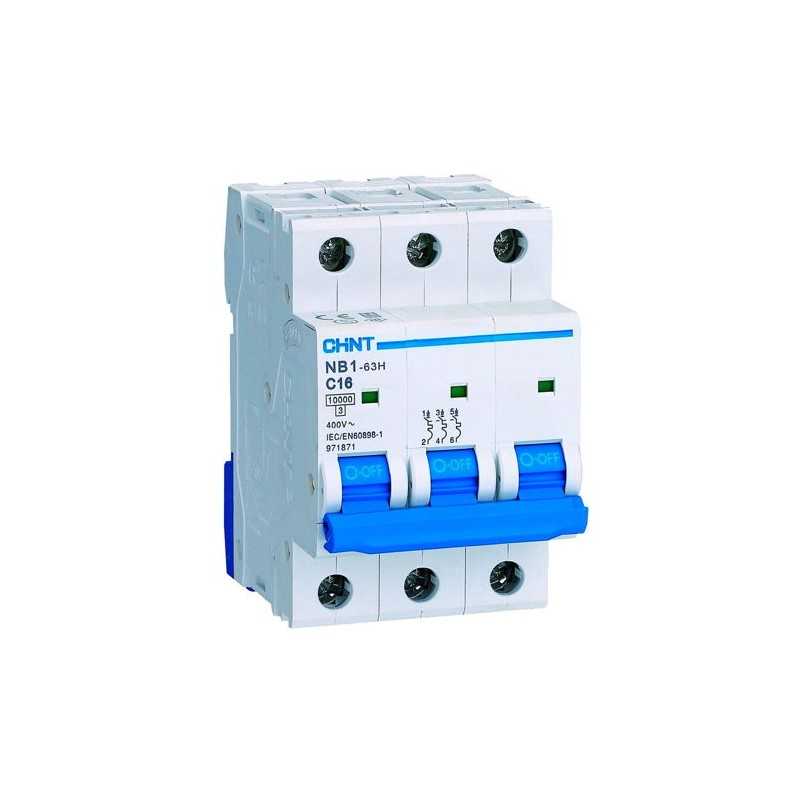

Interruptor Termomagnético CHINT NB1-63H/2 3P 16 A 10 kA Curva C – Código 07036316CH
Interruptor Termomagnético CHINT NB1-63H/2 3P 16 A 10 kA Curva C – Código 07036316CH

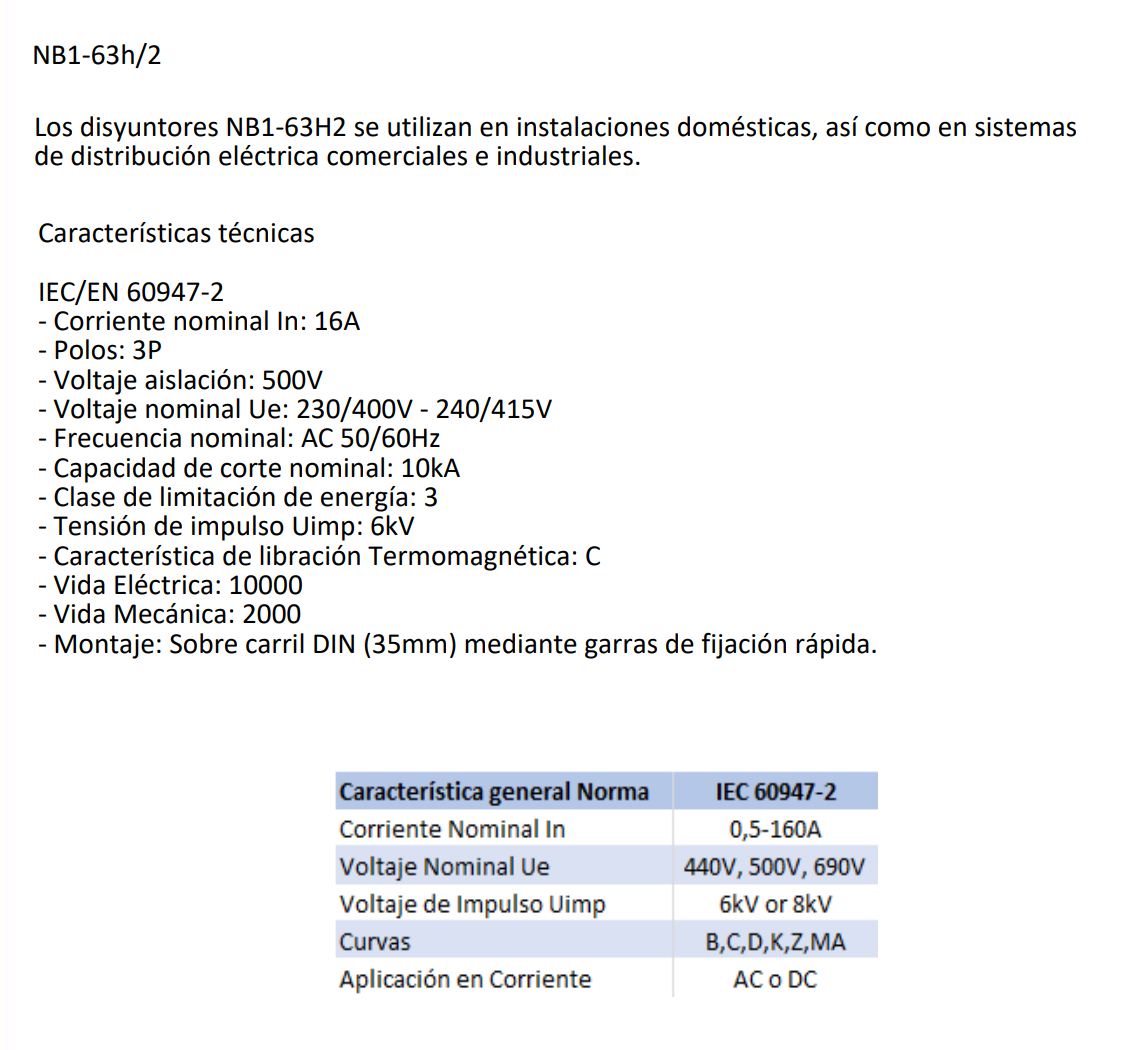

Interruptor automático termomagnético trifásico de la serie CHINT NB1-63H/2 con corriente nominal de 16 A, curva de disparo tipo C y capacidad de corte de 10 kA. Protege instalaciones eléctricas contra sobrecargas y cortocircuitos en redes de 230/400 V AC, con montaje sobre riel DIN y cumplimiento de norma IEC/EN 60947-2.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
NB1-63H/2 |
|
Código |
07036316CH |
|
Número de polos |
3P |
|
Corriente nominal (In) |
16 A |
|
Curva de disparo |
C (5–10 In) |
|
Capacidad de corte (Icu) |
10 kA AC |
|
Tensión nominal (Ue) |
230/400 V AC (240/415 V) |
|
Frecuencia |
50/60 Hz |
|
Voltaje de aislamiento (Ui) |
500 V |
|
Impulso soportado (Uimp) |
6 kV (1.2/50 µs) |
|
Clase de limitación de energía |
3 |
|
Vida eléctrica |
10.000 operaciones |
|
Vida mecánica |
20.000 operaciones |
|
Terminales / Tipo de conexión |
Cable / U-type busbar / Pin-type busbar, hasta 25 mm² |
|
Montaje / Método de instalación |
Riel DIN EN 60715 (35 mm), clip rápido, conexión desde arriba o abajo |
|
Grado de protección |
IP20 |
|
Normativa / Estándar |
IEC/EN 60947-2 |
