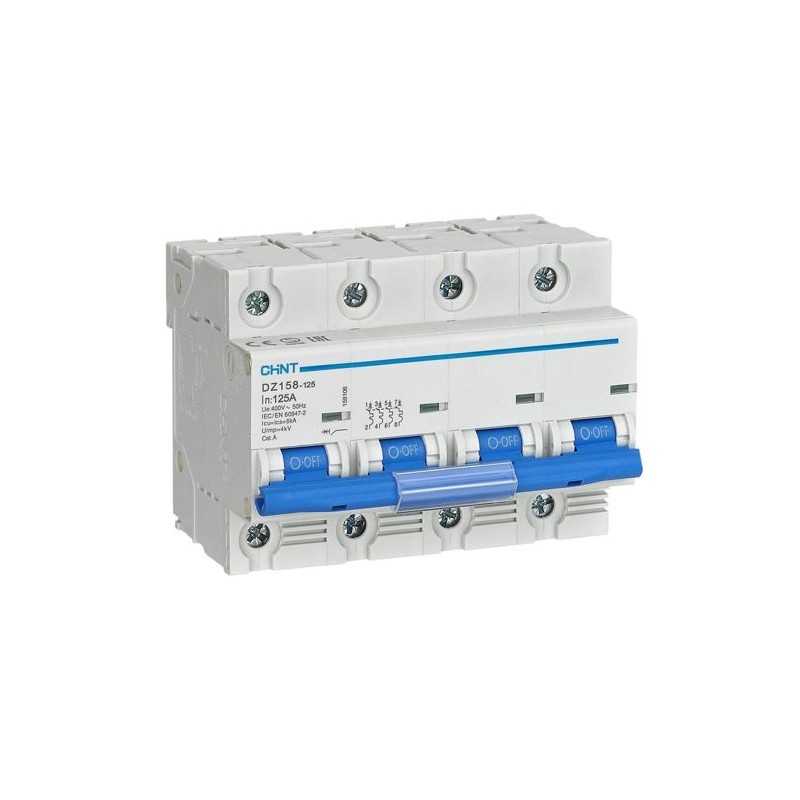

Interruptor Termomagnético (MCCB) CHINT DZ158‑125 4P 100 A Curva C 10 kA – Código 070114100CH
Interruptor Termomagnético (MCCB) CHINT DZ158‑125 4P 100 A Curva C 10 kA – Código 070114100CH
Interruptor automágnetico modular CHINT DZ158‑125 4 polos, 100 A, curva C, con capacidad de corte de 10 kA en tensiones de 230/400 V~ y frecuencia de 50/60 Hz. Ofrece protección contra sobrecarga, cortocircuito, sirve de interruptor de aislamiento. Conforme a IEC/EN 60947‑2.
|

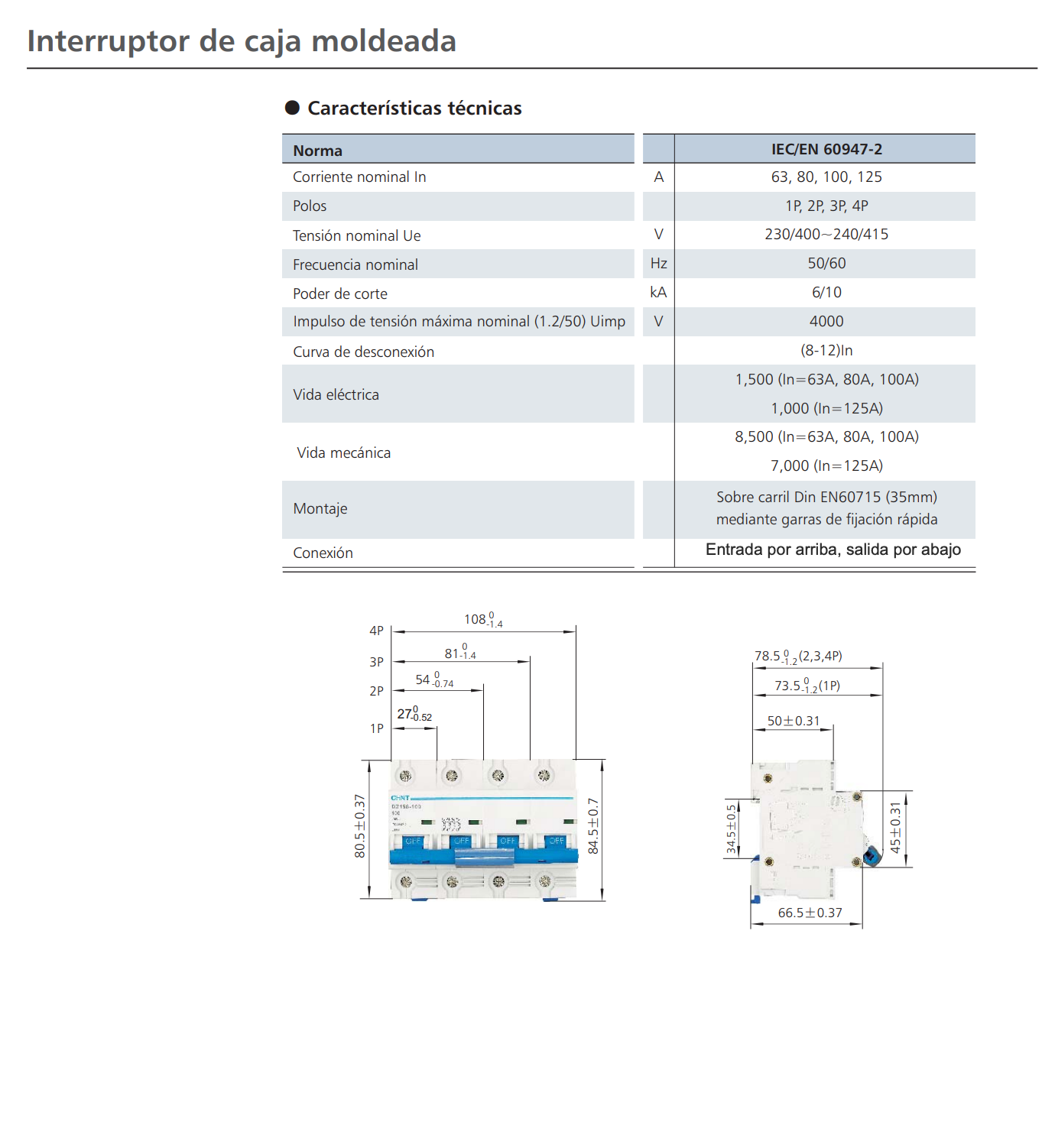

Parámetro |
Valor |
|---|---|
|
Modelo |
DZ158‑125H (serie DZ158‑125) |
|
Código |
070114100CH |
|
Número de polos |
4P |
|
Corriente nominal (In) |
100 A |
|

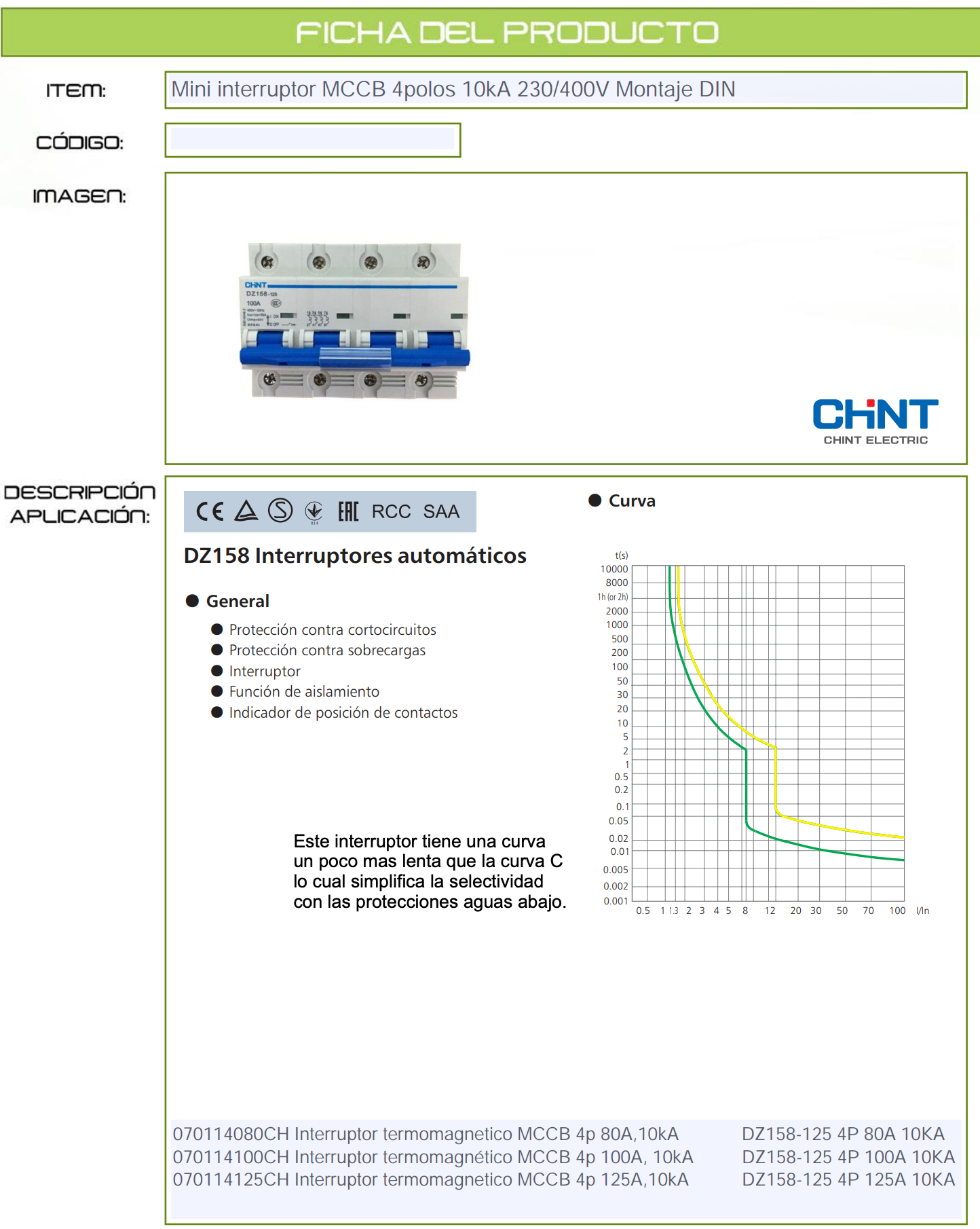

Curva de disparo |
C (8–12 × In) |
|
Capacidad de corte (Icu) |
10 kA en AC 230/400 V~; hasta 20 kA en DC según versión |
|
Tensión nominal de servicio (Uₑ) |
230/400 V AC @ 50/60 Hz |
|
Tensión de aislamiento (Ui) |
500 V |
|
Impulso soportado (Uimp) |
≈ 4 kV |
|
Frecuencia |
50/60 Hz |
|
Protección |
IP20 |
|
Montaje |
Riel DIN 35 mm (alto 4P ≈ 78 mm) |
|
Norma |
IEC/EN 60947‑2 |
|
Vida mecánica/eléctrica |
>30 000 mecánicos / >10 000 eléctricos segundos con In ≤100 A |
|
Rango de temperatura ambiente |
–5 °C a +40 °C (uso continuo) |
|
Rango de almacenamiento |
–25 °C a +70 °C |
|
Grado de contaminación |
2 |
|
Terminales admisibles |
Cobre 16–50 mm² para cable, busbar seccionable |
