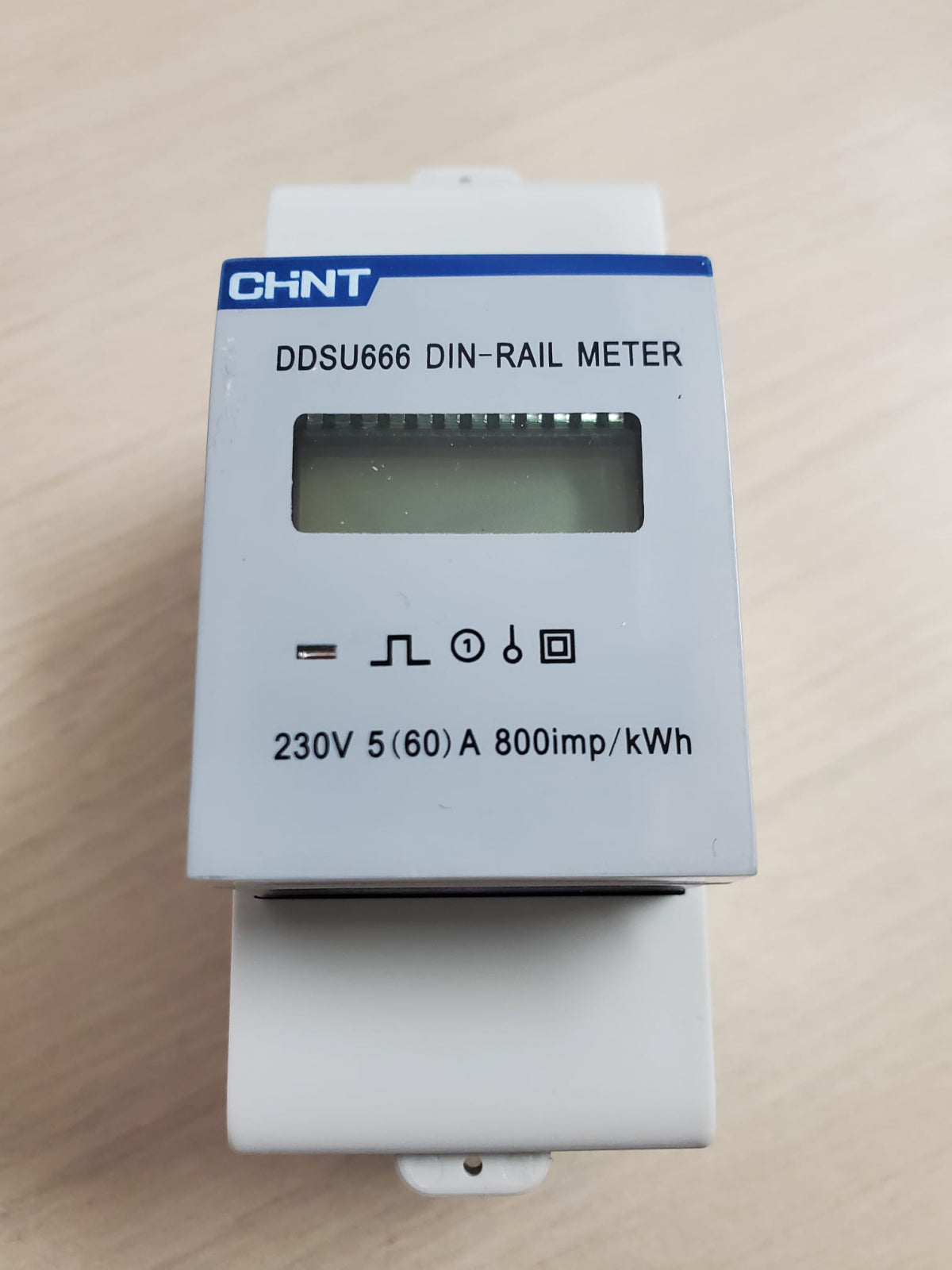

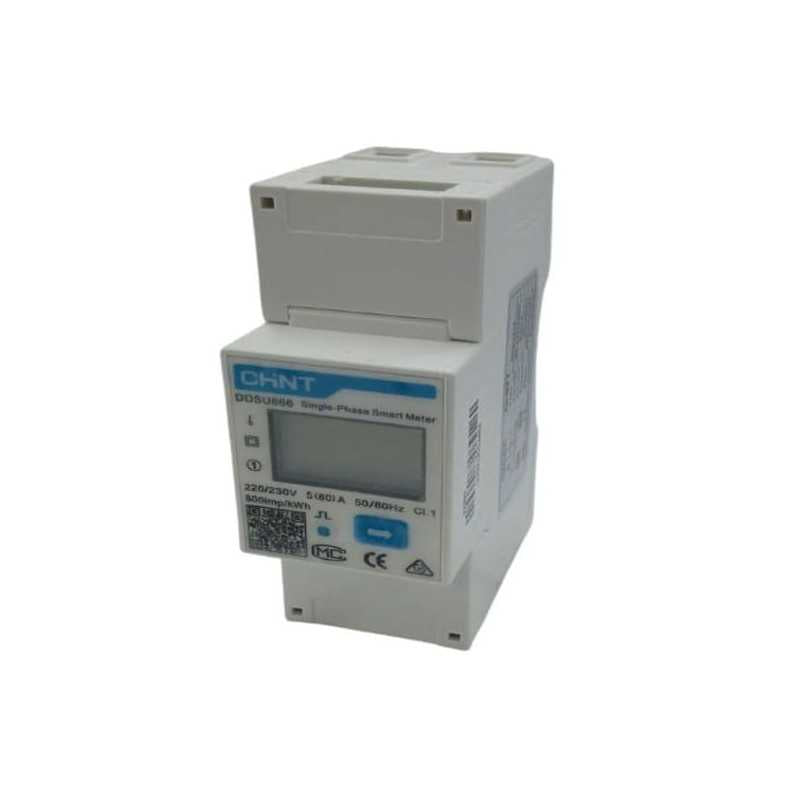

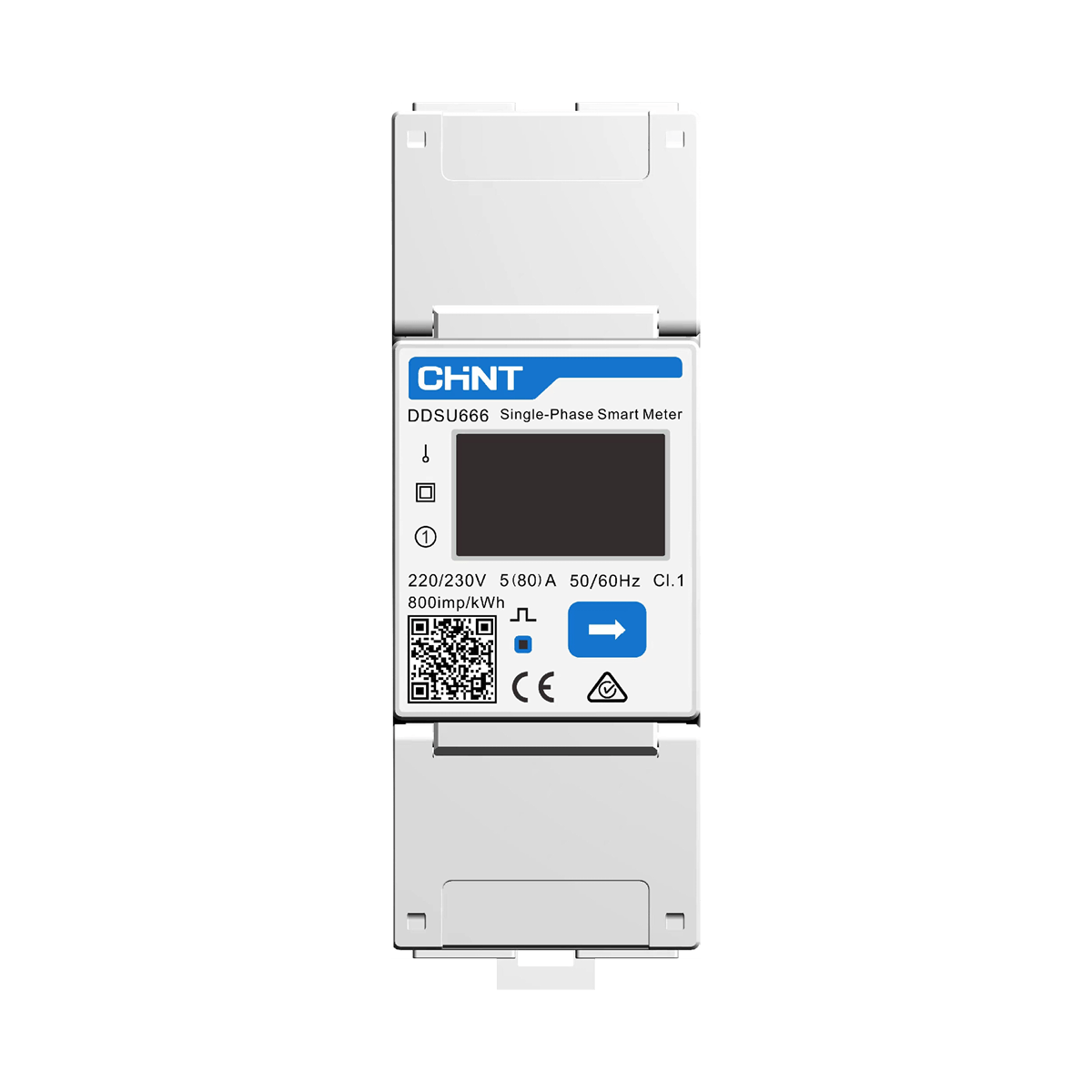

Medidor de Energía CHINT DDSU666 Monofásico 1F+N 5(80) A – Código 2713223CH
Medidor de Energía CHINT DDSU666 Monofásico 1F+N 5(80) A – Código 2713223CH
Medidor de energía CHINT DDSU666 monofásico 1F+N, directo 5(80) A, montaje en riel DIN, con display LCD y salida de pulso. Permite medir y registrar parámetros eléctricos: energía activa/importada-exportada, potencia, tensión, corriente, frecuencia y factor de potencia. Incluye interfaz RS‑485 con protocolo Modbus‑RTU para integración en sistemas SCADA o fotovoltaicos. Certificación IEC y precisión clase 1.0/Clase B.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
DDSU666 (1P2W) |
|
Código |
2713223CH |
|
Tipo de medida |
Energía activa total, potencia, tensión, corriente, frecuencia, cos φ |
|
Sistema |
Monofásico 1F+N |
|
Corriente nominal |
5 A (directo), rango 0.25 – 5(80) A |
|
Tensión nominal |
220–240 V AC, rango 198–253 V (máx. 100–276 V) () |
|
Frecuencia |
50/60 Hz () |
|
Precisión |
Clase 1.0/Clase B (energía); tensión y corriente ±0.5 %, energía ±1 % () |
|
Pantalla |
LCD de 6 dígitos con retroiluminación () |
|
Salida de pulso |
800 impulsos/kWh; salida fotoeléctrica aislada pulso nivel CL.1 () |
|
Comunicación |
RS‑485, Modbus‑RTU, velocidad 1200‑115200 bps () |
|
Consumo de potencia |
<1 W (≤1 VA) () |
|
Aislamiento |
690 V |
|
Impacto soportado |
~6 kV |
|
Norma IEC |
IEC 62052‑11, IEC 62053‑21, EN 61326‑1, EN 61010‑1 () |
|
Montaje |
Riel DIN 35 mm () |
|
Dimensiones |
98 × 36 × 65 mm () |
|
Temperatura de operación |
–25 °C a +55 °C () |
|
Almacenamiento |
–40 °C a +70 °C () |
|
Humedad Relativa |
≤95 % (sin condensación) () |
|
Vida útil |
≥ 10 años o 10 años disponibilidad de piezas |
|
Aplicaciones |
Supervisión energética en industriales, edificios, renovables, SCADA |
