Pulsador Doble Arranque/Parada Metalizado CHINT NP2‑BW8465 230 VAC 1 NA+1 NC c/LED – Código 2506132CH
Pulsador Doble Arranque/Parada Metalizado CHINT NP2‑BW8465 230 VAC 1 NA+1 NC c/LED – Código 2506132CH

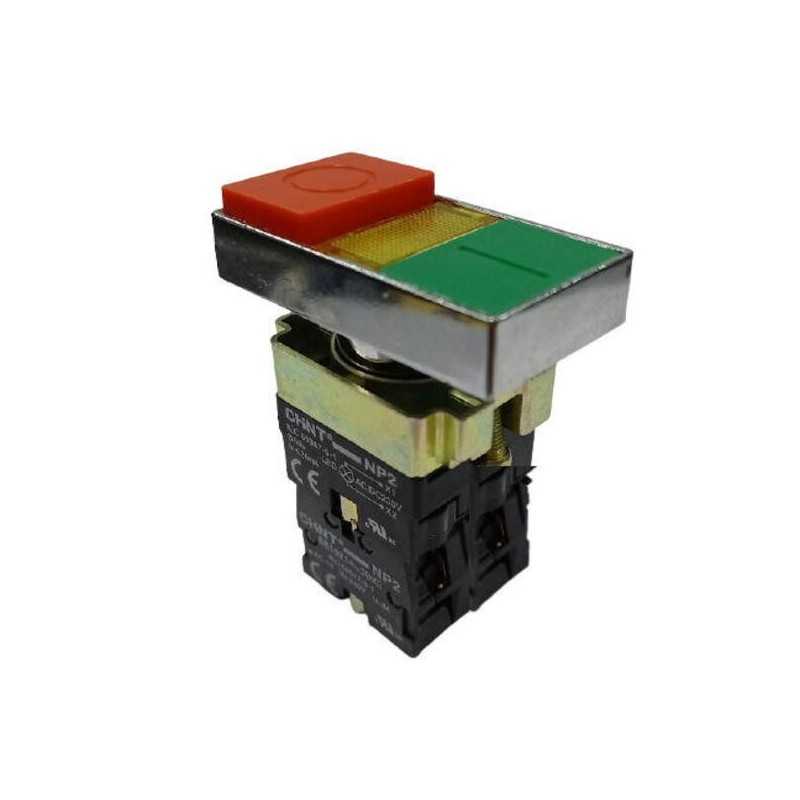

Pulsador doble CHINT NP2‑BW8465 opcionalmente iluminado por LED (amarillo central) con botón verde de arranque (1 NA) y rojo de parada (1 NC). Construcción metálica y contactos confiables, diseñado para sistemas de control industrial, cumpliendo con IEC/EN 60947‑5‑1.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
NP2‑BW8465 |
|
Código |
2506132CH |
|
Tipo de pulsador |
Doble momentáneo iluminado (flush |
|
Diámetro de montaje |
Ø22 mm |
|
Colores botones |
Verde (NA), Rojo (NC) |
|
Iluminación |
LED central amarillo (220 V/230 V AC) |
|
Contactos auxiliares |
1 NA + 1 NC |
|
Corriente térmica Ith |
10 A |
|
Corriente de conmutación |
AC‑15: 3 A @ 240 V |
|
Tensión nominal aislamiento Ui |
415 V |
|
Tensión nominal empleo Ue |
230 VAC |
|
Corriente de LED (Ie) |
≤ 20 mA |
|
Protección (IP) |
IP40 |
|
Normativa |
IEC/EN 60947‑5‑1 |
|
Material cuerpo |
Zinc‑aluminio metálico (aleación) |
|
Grado de contaminación |
3 |
|
Rango de temperatura ambiente |
–5 °C a +40 °C (media 24 h < 35 °C) |
|
Altitud máxima |
≤ 2000 m |
|
Humedad relativa |
≤ 90 % a 20 °C |
|
Par de apriete (terminales) |
0.8 – 1.2 N·m |
|
Sección de cable recomendada |
0.5–2.5 mm², pelado 8 mm |
|
Durabilidad |
Ciclos de vida según catálogo NP2 estándar (≥ 100 000 ciclos) |
|
Certificaciones |
CE, EAC |
