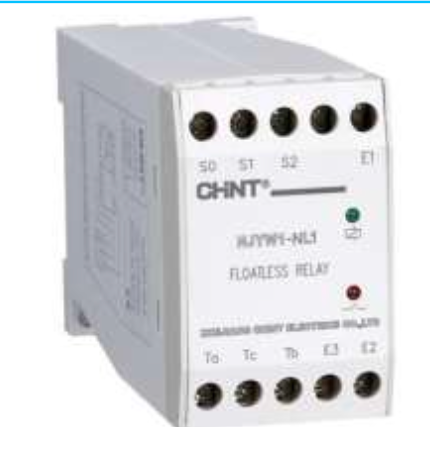

Relé de Nivel Líquido CHINT NJYW1-NL1 1 Estanque 3 Electrodos 220/380 V – Código 0505014CH
Relé de Nivel Líquido CHINT NJYW1-NL1 1 Estanque 3 Electrodos 220/380 V – Código 0505014CH

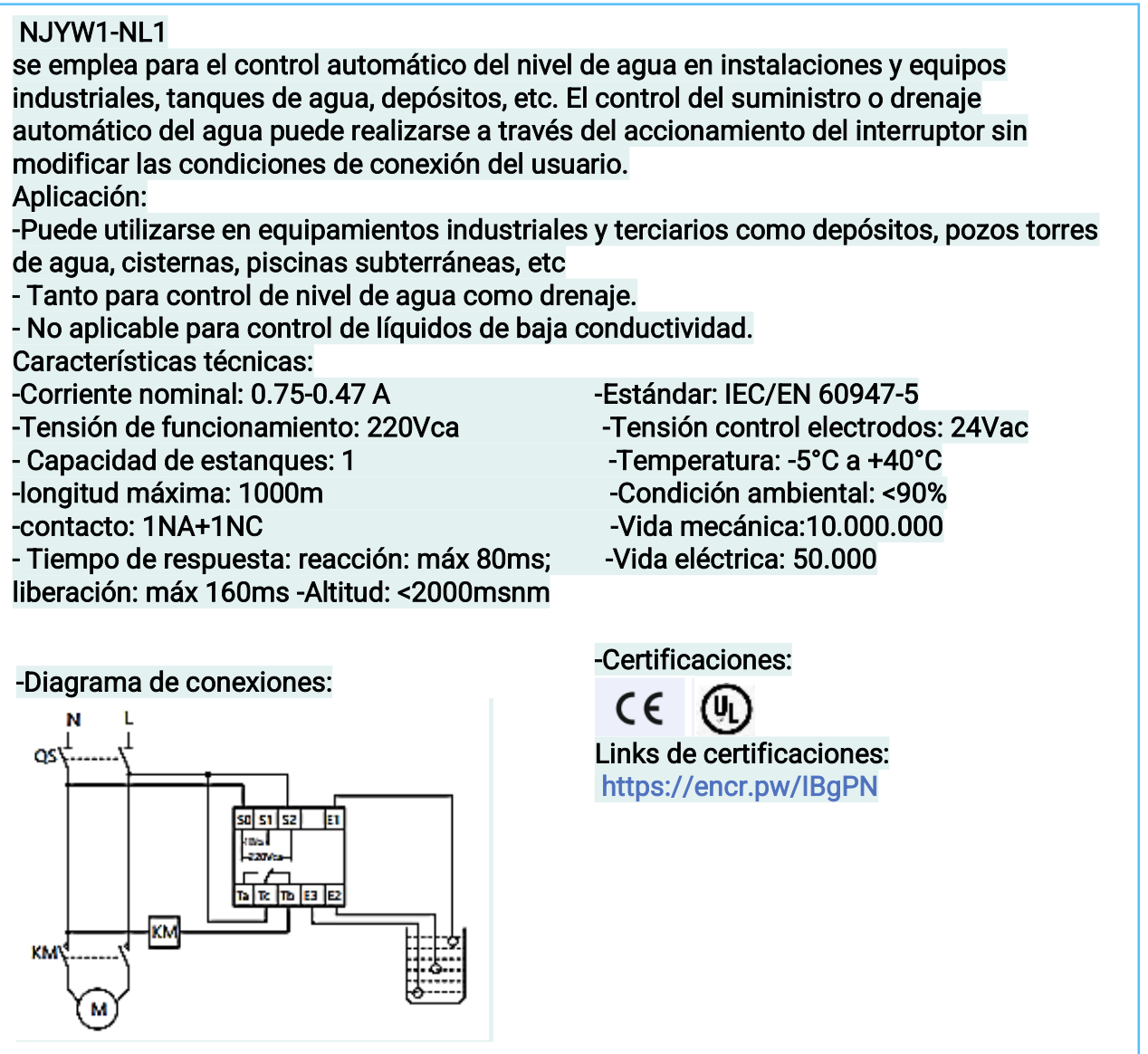

Relé de nivel líquido modelo NJYW1-NL1 de la marca CHINT, para control automático de nivel en tanques, pozos, cisternas o depósitos mediante 3 electrodos. Admite alimentación 220/380 V AC, montaje en riel DIN y hasta 1 km de longitud de cable entre control y electrodos — ideal para control de bombeo o vaciado automático de agua. Compatible con líquidos conductores; no apto para agua ultrapura, aceites o líquidos con baja conductividad.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
NJYW1-NL1 |
|
Código |
0505014CH |
|
Tipo de dispositivo |
Relé de Nivel Líquido |
|
Alimentación nominal |
AC 220 / 380 V, 50/60 Hz (también versiones 36V, 110V según configuración) |
|
Contactos de salida |
1 contacto conmutado (changeover / SPDT) |
|
Capacidad de contacto |
Ith 5 A; AC-15: 240 V / 0.75 A – 415 V / 0.47 A |
|
Longitud máxima de cable electrodos |
Hasta 1 km |
|
Voltaje de control de electrodos |
24 Vca |
|
Tiempo de reacción / liberación |
≤ 80 ms (acción) / ≤ 160 ms (liberación) |
|
Consumo eléctrico |
< 3 VA |
|
Modo de instalación |
Riel DIN (montaje sobre carril) o montaje en panel / guía según necesidad |
|
Temperatura ambiente de operación |
–5 °C a +40 °C |
|
Normativa / Estándar |
IEC/EN 60947-5-1 (relés de control) |
|
Aplicación típica |
Control automático de nivel en tanques, cisternas, pozos o depósitos de agua; control de bombas para llenado o vaciado automático. |
