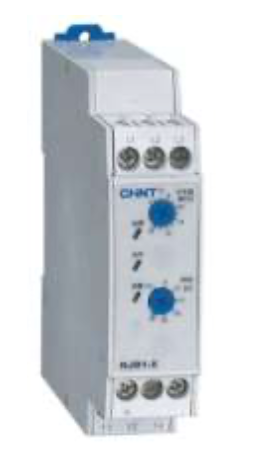

Relé de Secuencia y Falla de Fase CHINT NJB1-X 380V 2-22% – Código 0506036CH
Relé de Secuencia y Falla de Fase CHINT NJB1-X 380V 2-22% – Código 0506036CH
Relé trifásico CHINT NJB1-X diseñado para supervisar la secuencia, pérdida y desequilibrio de fase en sistemas de 380 V. Detecta errores en la rotación de fases y condiciones de asimetría entre 2-22 %, desconectando el circuito de control ante fallas para proteger motores y equipos eléctricos.
|
Parámetro |
Valor |
|---|---|
|
Código |
0506036CH |
|
Modelo |
NJB1-X |
|
Tipo |
Relé de secuencia, falla y desequilibrio de fase |
|
Tensión nominal |
380 V AC trifásico |
|
Rango de desequilibrio ajustable |
2 – 22 % |
|
Frecuencia nominal |
50/60 Hz |
|
Funciones de protección |
Secuencia incorrecta de fase, pérdida de fase, desequilibrio de fase |
|
Salida de contacto |
1 NA + 1 NC |
|
Tiempo de respuesta |
< 1 s |
|
Montaje |
Riel DIN de 35 mm |
|
Indicador LED |
Estado de operación y falla |
|
Tensión de aislamiento |
2,5 kV / 1 min |
|
Consumo |
< 3 VA |
|
Temperatura de operación |
–10 °C a +55 °C |
|
Grado de protección |
IP20 |
|
Normativa |
IEC 60255, IEC 60947-5-1 |
|
Certificaciones |
CE, CCC, SEC |
