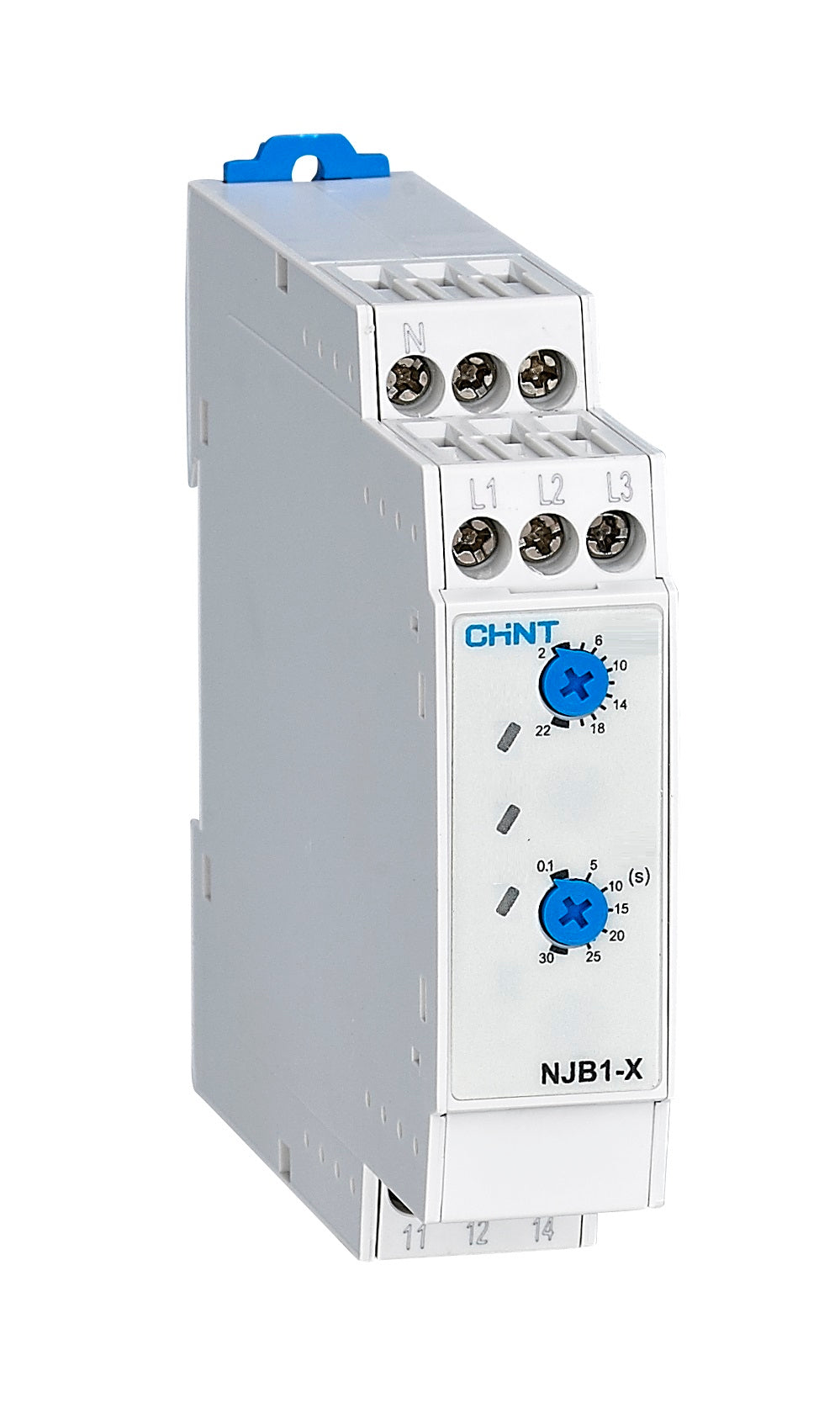

Relé de Secuencia y Falla de Fase CHINT NJB1-X1
Relé de Secuencia y Falla de Fase CHINT NJB1-X1
0506031CH - NJB1-X1

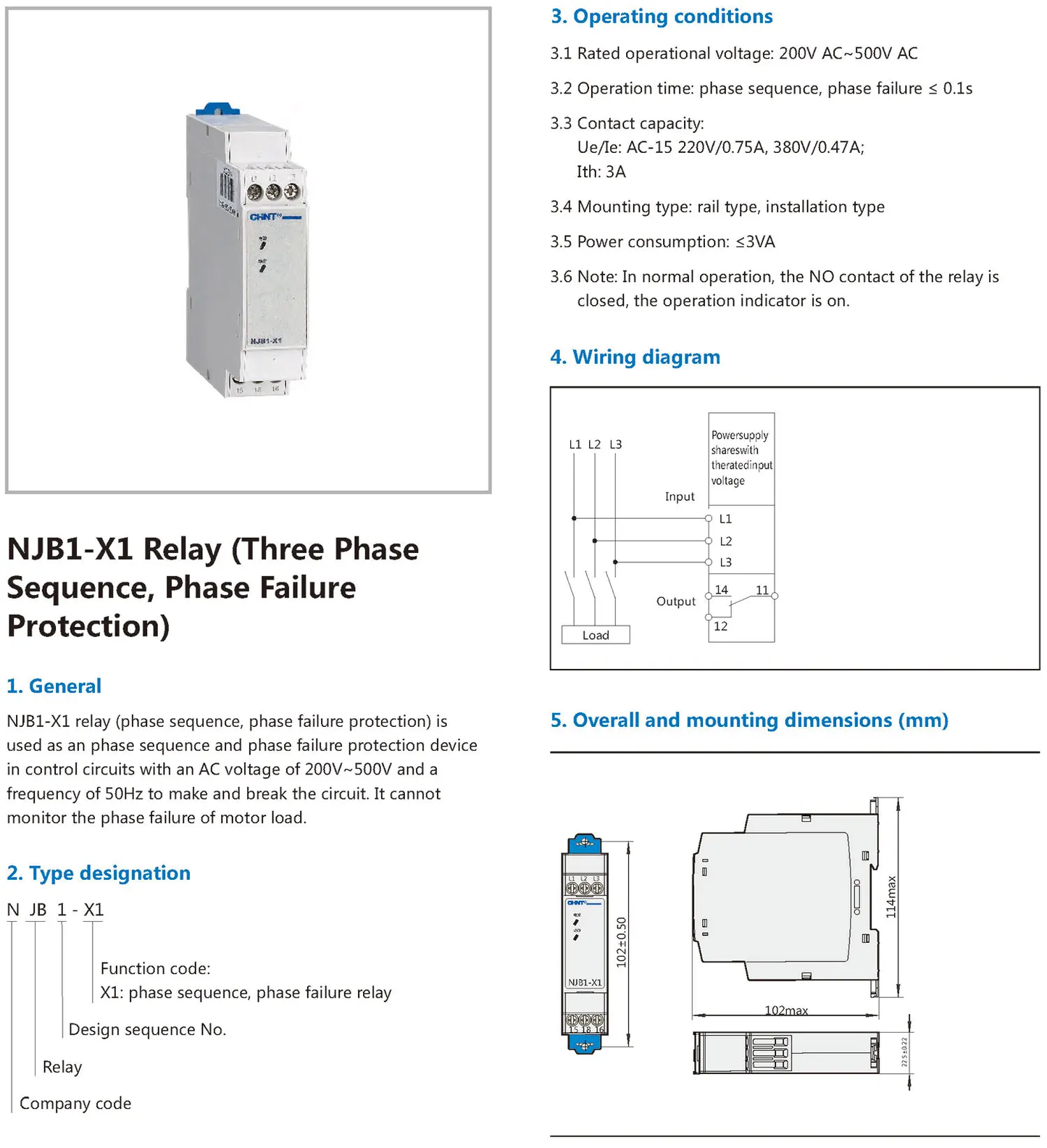

El Relé CHINT NJB1-X1 está diseñado para proteger sistemas trifásicos contra anomalías como pérdida de fase y secuencia incorrecta de fases. Al detectar estas condiciones, el relé actúa desconectando el circuito para prevenir daños en equipos sensibles.
|
Parámetro |
Valor |
|---|---|
|
Tensión de operación |
200–500 V AC |
|
Frecuencia nominal |
50/60 Hz |
|
Tiempo de respuesta |
≤ 0.1 s |
|
Contactos de salida |
1 NA + 1 NC |
|
Capacidad de contacto |
AC-15: 240 V/0.75 A; 415 V/0.47 A |
|
Corriente térmica nominal (Ith) |
3 A |
|
Consumo energético |
≤ 3 VA |
|
Modo de reinicio |
Manual / Automático |
|
Montaje |
Riel DIN de 35 mm |
|
Dimensiones (An x Al x Pr) |
22.5 mm x 102 mm x 100 mm |
|
Grado de protección |
IP20 |
|
Normativas |
IEC 60947-5-1 |
Este relé es compatible con sistemas trifásicos de 3 hilos en aplicaciones industriales que requieran protección contra secuencia incorrecta y pérdida de fase.
