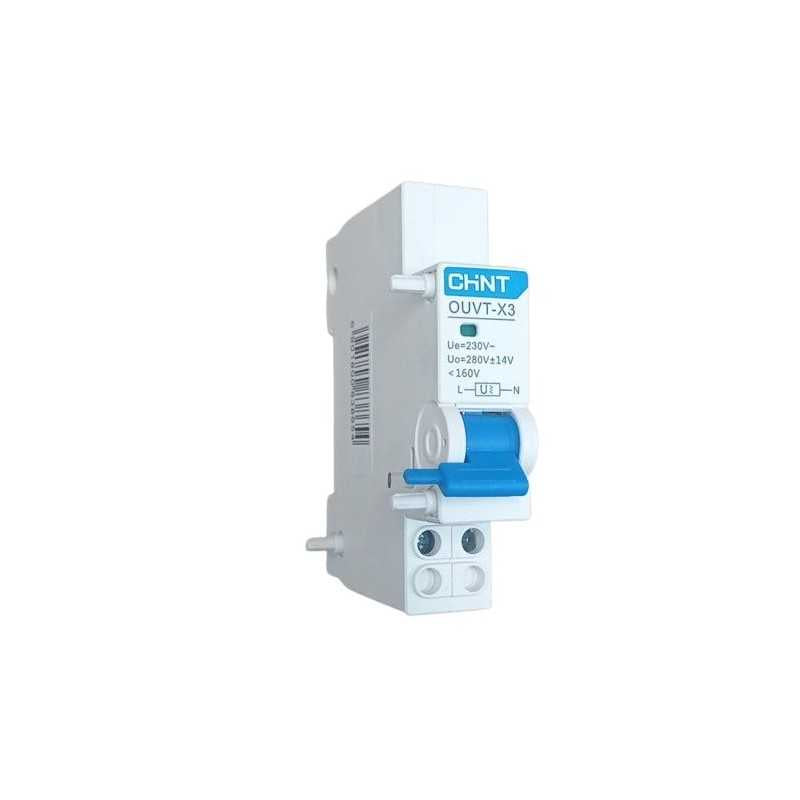

Relé de Sobretensión/Subtensión CHINT OUVT‑X3 para Interruptor NXB‑125 – Código 070500505CH
Relé de Sobretensión/Subtensión CHINT OUVT‑X3 para Interruptor NXB‑125 – Código 070500505CH
Relé CHINT OUVT‑X3 diseñado para montaje lateral en interruptores NXB‑125 (80–125 A). Controla la tensión aplicada al interruptor: dispara por sobrevoltaje o subtensión; bloquea cierre si el voltaje está fuera del rango seguro y permite reenganche automático al recuperar tensión.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
OUVT‑X3 |
|
Código |
070500505CH |
|
Compatibilidad |
Interruptores CHINT NXB‑125 (80–125 A, 1‑4 P) |
|
Tipo de protección |
Sobretensión y Subtensión |
|
Tensión de operación nominal (Uₑ) |
240 V AC, 50 Hz |
|
Ajuste de sobretensión (U_vo) |
280 V AC |
|
Umbral de disparo por subtensión |
≤ 35 % Uₑ (≈84 V) – abre el interruptor |
|
Rango bloqueo de cierre (superior/inferior) |
< 35 % Uₑ o > 105 % U_vo – no permite cierre |
|
Rango reenganche |
Entre 85 % Uₑ y < 95 % U_vo – permite cerrarse |
|
Voltaje máximo admitido |
< 110 % de U_vo |
|
Vida útil mecánica/eléctrica |
≥ 4 000 ciclos (500 por cada tipo de disparo + 3 000 ciclos MCB) |
|
Tensión de aislamiento (Ui) |
500 V |
|
Montaje |
Lateral en interruptor NXB‑125, sobre riel DIN TH35 |
|
Dimensiones / Peso |
Compacto y ligero (ver catálogo) |
