Relé Intermedio CHINT JZX‑22F/D/4Z DC 110 V 4 contactos – Código 503380114CH
Relé Intermedio CHINT JZX‑22F/D/4Z DC 110 V 4 contactos – Código 503380114CH

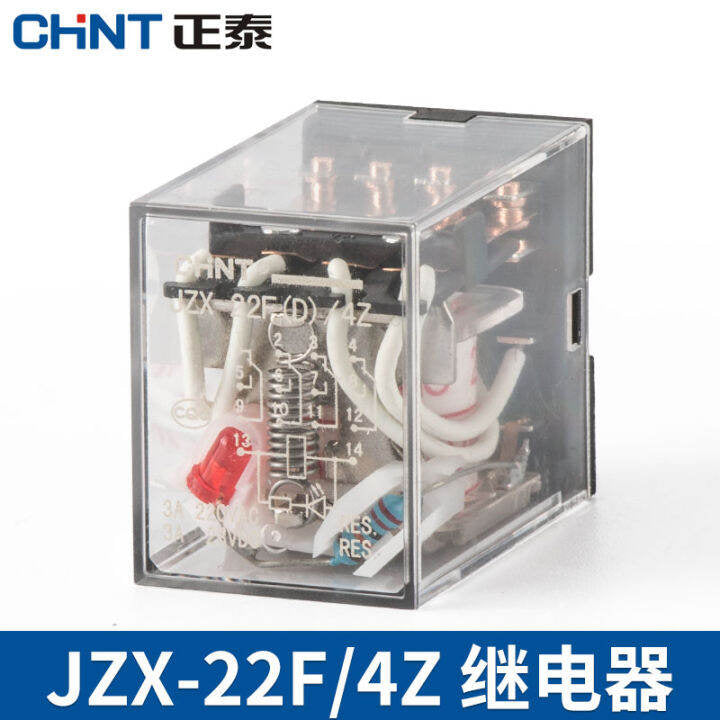

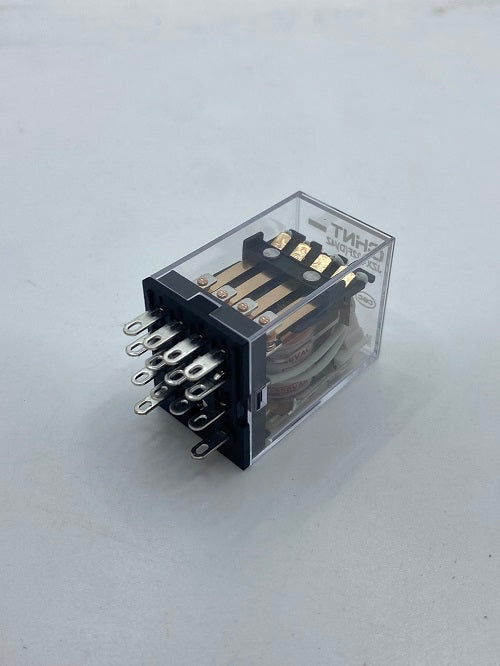

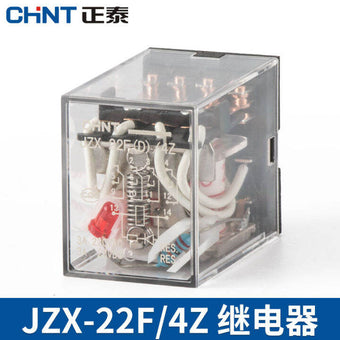

Mini‑relé CHINT modelo JZX‑22F/D/4Z con bobina de 110 V DC, 4 contactos reversibles (generalmente 2NO+2NC o configuración fija), indicador LED integrado, capacidad de conmutación hasta 3 A. Montaje tipo base plug‑in de 14 pines. Certificado CE y UL, adecuado para automatización industrial y tableros de control.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
JZX‑22F/D/4Z |
|
Código |
503380114CH |
|
Tipo de bobina |
DC 110 V |
|
Tipo de contactos |
4Z (4 contactos cambiantes, típicamente 2NO + 2NC) |
|
Corriente de conmutación |
3 A @ 220 VAC (también versiones hasta 5 A disponibles) |
|
Indicador LED |
Sí, integrado (designación “D”) |
|
Tensión máxima de contactos |
Hasta 380 VAC |
|
Voltaje de aislamiento Ui |
1500 VAC entre bobina y contactos; 500 VAC entre contactos abiertos |
|
Tiempo de operación |
≤ 25 ms operación y liberación a temperatura nominal |
|
Ciclos de vida eléctrica |
Hasta 1×10⁷ ciclos a carga nominal |
|
Ciclos de vida mecánica |
Hasta 1×10⁷ ciclos |
|
Montaje |
Base Plug‑in de 14 pines tipo plano |
|
Certificaciones |
CE, UL |
