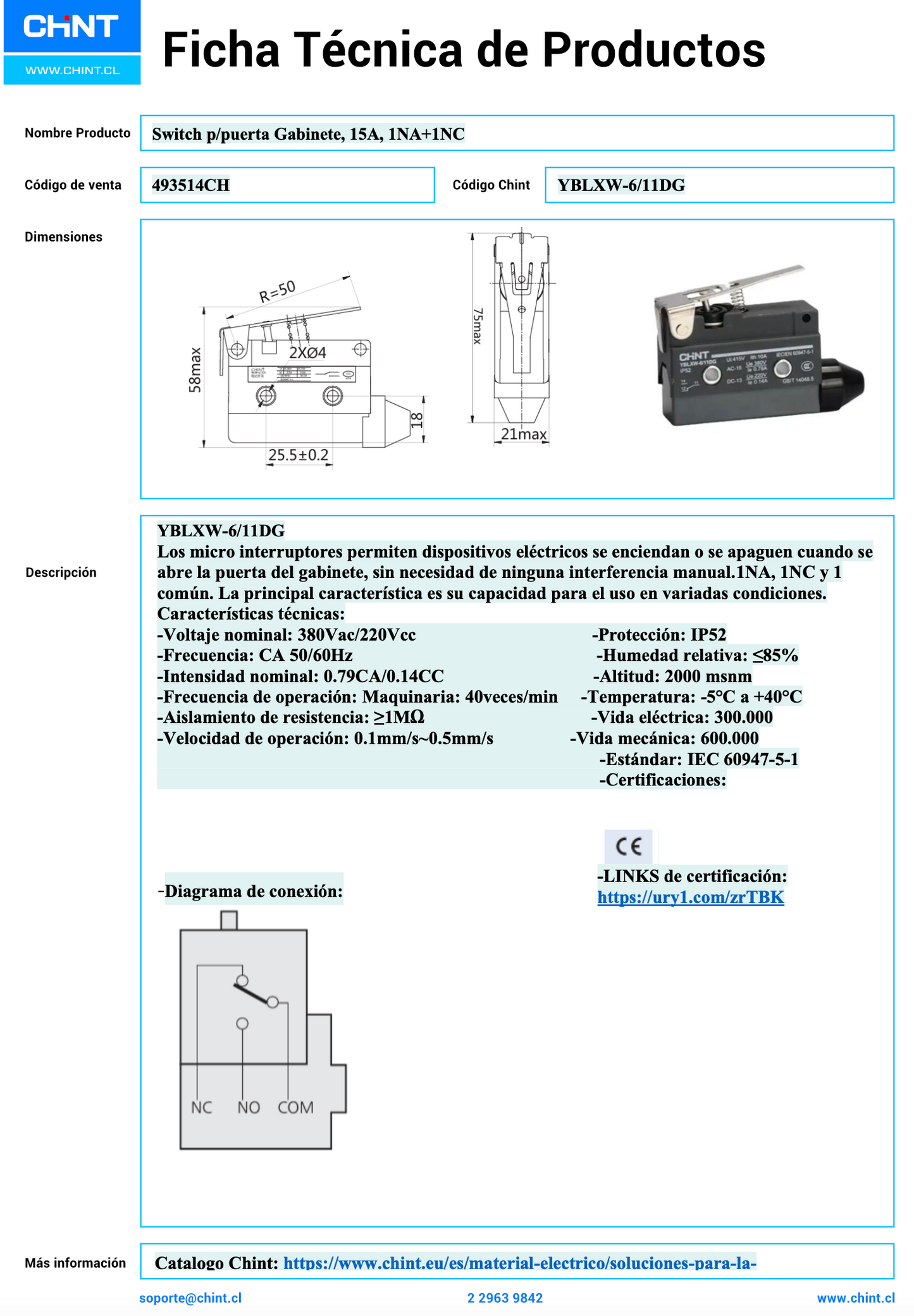

Switch mecánico de puerta gabinete CHINT YBLXW‑6/11DG 15 A 1NO+1NC – Código 493514CH
Switch mecánico de puerta gabinete CHINT YBLXW‑6/11DG 15 A 1NO+1NC – Código 493514CH

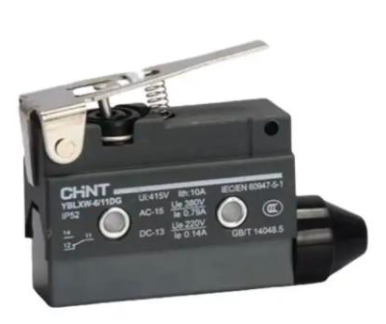

Interruptor de posición CHINT modelo YBLXW‑6/11DG tipo micro‑switch con palanca triangular corta y rodillo. Contactos 1NA+1NC, carga nominal AC‑15 380 VAC hasta 0,79 A (DC‑13 220 V hasta 0,14 A). Disponible corriente resistiva general ≈15 A. Cumple IEC 60947‑5‑1 y GB/T 14048.5. Protección IP52, operación –5 °C a +40 °C, humedad ≤85 % (20 °C), apto hasta 2000 m de altitud. Frecuencia de operación hasta 20 ciclos/min. Fuerza de actuación ≤6 N, recorrido máximo ≈10 mm, sobrecarrera ≥12 mm
|
Parámetro |
Valor |
|---|---|
|
Modelo |
YBLXW‑6/11DG |
|
Código |
493514CH |
|
Tipo de contacto |
1 NA (NO) + 1 NC |
|
Corriente nominal |
AC‑15: 0.79 A @ 380 V, DC‑13: 0.14 A @ 220 V (~15 A resistiva) |
|
Tensión nominal |
AC 380 V / DC 220 V |
|
Protección |
IP52 |
|
Frecuencia operación |
≤20 operaciones/min |
|
Fuerza de operación |
≤ 6 N |
|
Recorrido de actuación (PT) |
≤ 10 mm |
|
Sobrecarrera mínima (OT) |
≥ 12 mm |
|
Temperatura operativa |
–5 °C a +40 °C; humedad ≤85 % a 20 °C |
|
Altitud máxima |
≤ 2000 m |
|
Normativa |
IEC 60947‑5‑1, GB/T 14048.5 |
|
Aislamiento Ui / Impulso Uimp |
Ui: 415 V; Uimp: 2.5 kV |
