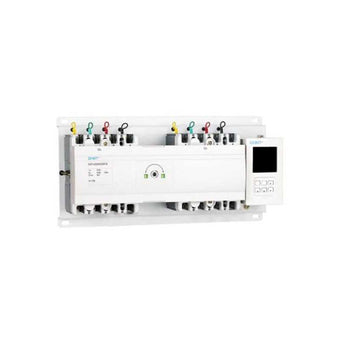

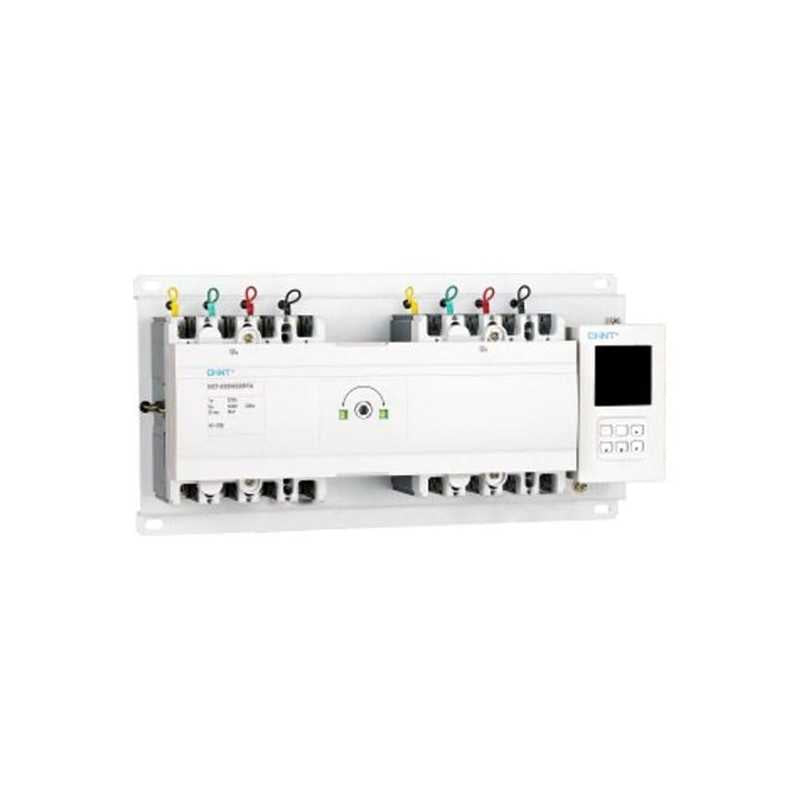

Transferencia Automática CHINT NXZM‑400S/4B 4P 400 A 50 kA – Código 05104400CH
Transferencia Automática CHINT NXZM‑400S/4B 4P 400 A 50 kA – Código 05104400CH
ATSE CHINT NXZM‑400S/4B de 4 polos con corriente nominal de 400 A y capacidad de corte de 50 kA a 400 V AC. Integra relé de control y disyuntor tipo CB, permite conmutación automática o manual entre dos fuentes de alimentación. Cumple con norma IEC 60947‑6‑1 y posee certificaciones CE, KEMA, CB. Ideal para garantizar respaldo de energía en sistemas críticos.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
NXZM‑400S/4B |
|
Código |
05104400CH |
|
Polos |
4P (3 fases + neutro) |
|
Corriente nominal (In) |
400 A |
|
Corriente de corte (Icu) |
50 kA @ 400/415 V AC |
|
Tensión nominal (Ue) |
400 V AC, 50/60 Hz |
|
Tensión de aislamiento (Ui) |
800 V AC (serie NXZ) |
|
Impulso soportado (Uimp) |
8 kV |
|
Tipo de accionamiento |
Automático / Manual |
|
Relé de control |
Detección configurable de tensión, frecuencia y tiempos |
|
Disyuntor integrado |
Tipo CB en diseño moldado |
|
Categoría uso |
AC‑33B |
|
Certificaciones |
CE, KEMA, CB (IEC 60947‑6‑1) |
|
Montaje |
Superficie o carril; caja moldeada resistente |
|
Vida mecánica |
≥ 3 000 ciclos |
|
Tiempo de conmutación |
≤ 3 s |
|
Temperatura ambiente |
–5 °C a +40 °C |
|
Grado de protección |
IP30 estándar |
|
Dimensiones |
≈ 535 × 334 × 234 mm |
|
Aplicaciones |
Conmutación de respaldo entre red/generador/UPS |
