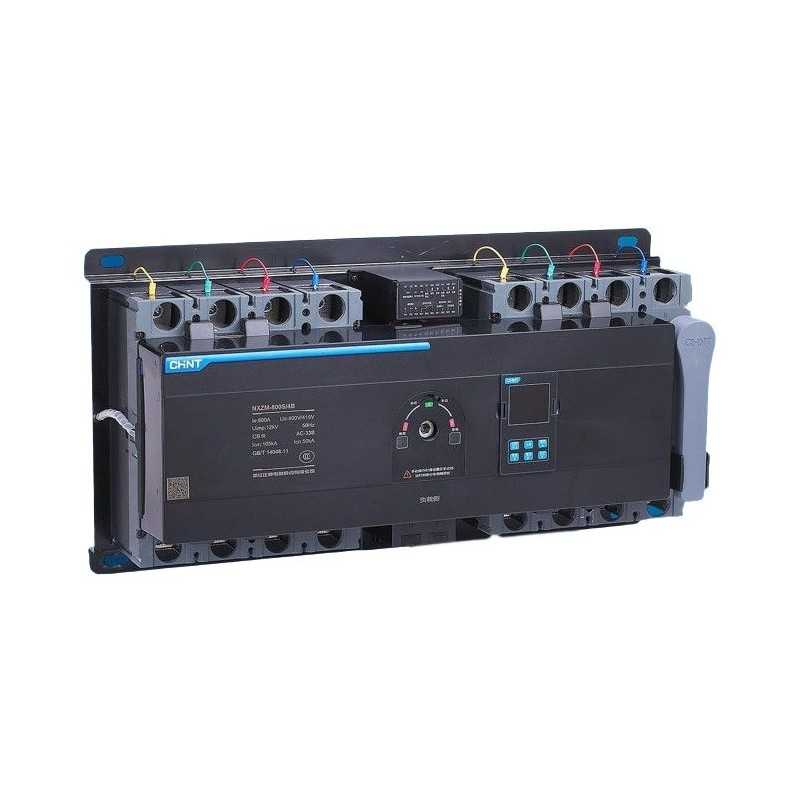

Transferencia Automática CHINT NXZM‑800S/4B 4P 800 A 65 kA – Código 0510041800CH
Transferencia Automática CHINT NXZM‑800S/4B 4P 800 A 65 kA – Código 0510041800CH
ATSE CHINT NXZM‑800S/4B de 4 polos con capacidad de 800 A y corriente de corte máxima de 65 kA a 400 V AC. Integra relé de control para conmutación automática/manual y disyuntor tipo CB en caja moldeada. Asegura cambio seguro y fiable entre dos fuentes, con detección de tensión/frecuencia y tiempos configurables. Cumple la norma IEC 60947‑6‑1. Compatible con aplicaciones de respaldo en redes, generadores o UPS.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
NXZM‑800S/4B |
|
Código |
0510041800CH |
|
Polos |
4P (3 fases + neutro) |
|
Corriente nominal (In) |
800 A |
|
Capacidad de corte (Icu) |
65 kA @ 400 V AC |
|
Tensión nominal (Ue) |
400 V AC, 50/60 Hz |
|
Tensión de aislamiento (Ui) |
800 V AC (serie NXZ) |
|
Impulso soportado (Uimp) |
8 kV |
|
Tipo de accionamiento |
Automático / Manual |
|
Relé de control |
Detección de sub/sobrevoltaje y frecuencia, lógica configurable |
|
Disyuntor integrado |
Sí (CB en caja moldeada) |
|
Categoría de utilización |
AC‑33B |
|
Certificaciones |
CE, KEMA, CB (IEC 60947‑6‑1) |
|
Montaje |
Superficie o carril según diseño moldado |
|
Vida mecánica |
≥ 3 000 ciclos (mecánico) |
|
Tiempo de conmutación |
≤ 3 s |
|
Temperatura ambiente |
–5 °C a +40 °C |
|
Grado de protección |
IP30 (caja moldeada estándar) |
|
Dimensiones |
Ë– aprox. 535 × 334 × 234 mm |
|
Aplicaciones |
Respaldo automático entre redes/generadores/UPS en hospitales, industrias, etc. |
