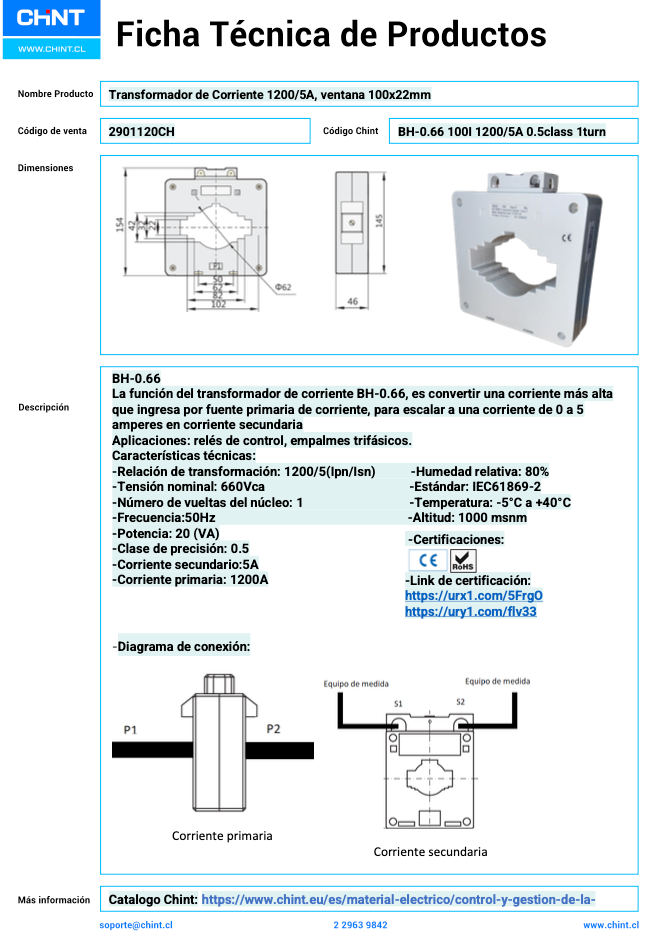

Transformador de Corriente CHINT BH‑0.66 100I 1200/5 A Clase 0.5 – Código 2901120CH
Transformador de Corriente CHINT BH‑0.66 100I 1200/5 A Clase 0.5 – Código 2901120CH
CT CHINT BH‑0.66 100I con relación 1200/5 A y ventana de 100 × 10 mm. Precisión clase 0.5, para redes hasta 0.66 kV. Compatible con instrumentos de medición, contadores y relés. Cumple IEC 61869‑2 / IEC 60044‑1; montaje sobre busbar o placa. Rango operativo –5 °C a +40 °C, altitud hasta 1000 m
|
Parámetro |
Valor |
|---|---|
|
Modelo |
BH‑0.66 100I |
|
Código |
2901120CH |
|
Relación primaria/secundaria |
1200/5 A |
|
Clase de precisión |
0.5 (también versiones 0.5S y 0.2S disponibles) |
|

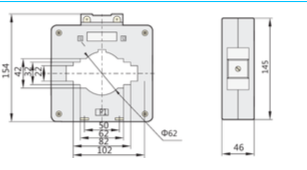

Ventana interior |
100 × 10 mm |
|
Corriente secundaria (Iₛₙ) |
5 A |
|
Tensión nominal (Uₑ) |
0.66 kV |
|
Frecuencia |
50/60 Hz |
|
Temperatura ambiente operativo |
–5 °C a +40 °C |
|
Humedad |
<80 % |
|
Altitud máxima |
≤ 1000 m |
|
Normativas |
IEC 61869‑2, IEC 60044‑1 |
|
Montaje |
Fijación sobre busbar o placa metálica |
|
Instrument security factor (FS) |
10 × corriente secundaria |
