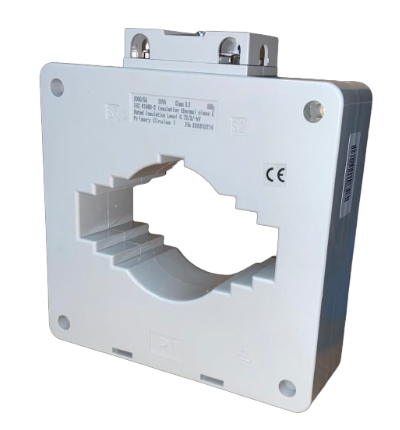

Transformador de Corriente CHINT BH‑0.66 100I 2500/5 A Clase 0.5S – Código 2901250CH
Transformador de Corriente CHINT BH‑0.66 100I 2500/5 A Clase 0.5S – Código 2901250CH
CT CHINT BH‑0.66 100I con relación 2500/5 A, precisión clase 0.5S y ventana de aproximadamente 100 × 10 mm. Diseñado para redes hasta 0.66 kV, compatible con medidores, relés y sistemas de control. Cumple con IEC 61869‑2 / IEC 60044‑1. Operativo entre –5 °C y +40 °C, humedad < 80 %, altitud ≤ 1000 m. Montaje sobre busbar o placa fija
|
Parámetro |
Valor |
|---|---|
|
Modelo |
BH‑0.66 100I |
|
Código |
2901250CH |
|
Relación primaria/secundaria |
2500/5 A |
|
Clase de precisión |
0.5S |
|

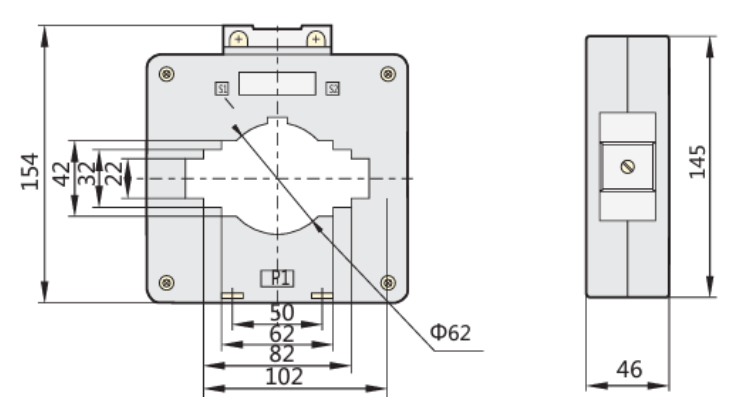

Ventana interior |
~ 100 × 10 mm (serie 100I) |
|
Corriente secundaria (Iₛₙ) |
5 A |
|
Tensión nominal (Uₑ) |
0.66 kV |
|
Frecuencia |
50/60 Hz |
|
Temperatura ambiente operativo |
–5 °C a +40 °C, humedad < 80 % |
|
Altitud máxima |
≤ 1000 m |
|
Norma |
IEC 61869‑2, IEC 60044‑1 |
|
Montaje |
Fijación sobre busbar o placa metálica |
|
Instrument security factor (FS) |
×10 de la corriente secundaria |
