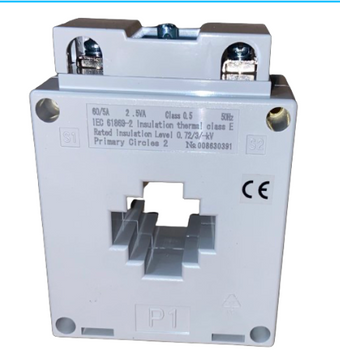

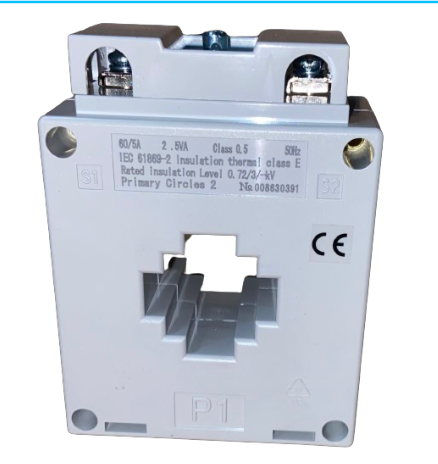

Transformador de Corriente CHINT BH-0.66 30IB 60/5 A Ventana 30×30 mm – Código 2901006CH
Transformador de Corriente CHINT BH-0.66 30IB 60/5 A Ventana 30×30 mm – Código 2901006CH

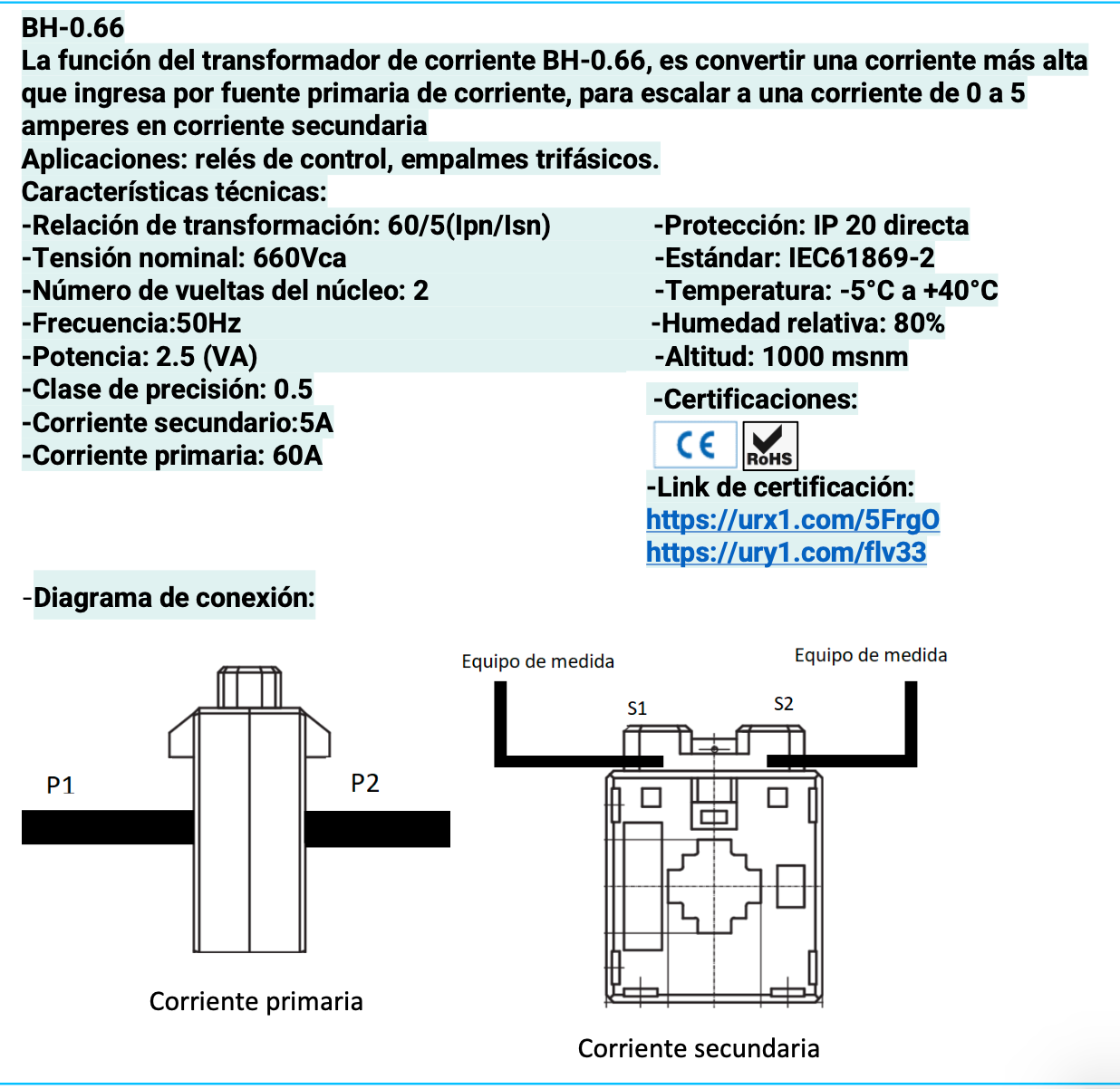

Transformador de corriente CHINT serie BH-0.66, modelo 30IB con relación 60/5 A y ventana de 30 × 30 mm. Convierte corrientes primarias elevadas a una secundaria de 5 A, permitiendo su medición o monitoreo mediante amperímetros, contadores o relés. Diseñado para sistemas de baja tensión hasta 0,66 kV, frecuencia 50/60 Hz, clase de precisión 0.5, ideal para tableros eléctricos industriales o comerciales.
|
Parámetro |
Valor |
|---|---|
|
Marca |
CHINT |
|
Modelo |
BH-0.66 30IB |
|
Código |
2901006CH |
|
Relación primaria / secundaria |
60 A / 5 A |
|

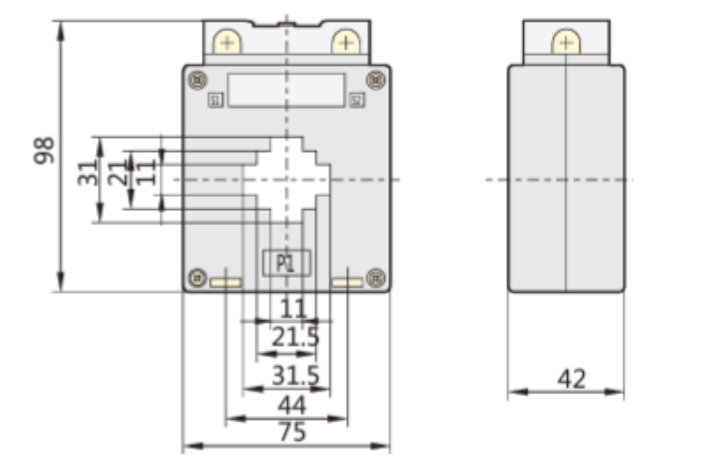

Ventana interior |
30 × 30 mm |
|
Clase de precisión |
0.5 |
|
Corriente secundaria (Iₛₙ) |
5 A |
|
Tensión nominal (Uₑ) |
0,66 kV (660 V) |
|
Frecuencia nominal |
50 / 60 Hz |
|
Tipo de núcleo / construcción |
Núcleo cerrado (ventana) / moldeado para barra o cable primario |
|
Montaje / instalación |
Fijación sobre busbar o placa metálica / paso del conductor primario por ventana |
|
Campo de aplicación |
Medición de corriente, consumo eléctrico, protección mediante relés / instrumentos de control |
|
Norma / Certificaciones |
IEC 60044-1 / IEC 61869-2 (o equivalentes internacionales para transformadores de corriente) |
|
Condiciones ambientales |
Temperatura de operación típicamente –5 °C a +40 °C, humedad relativa < 80 % |
