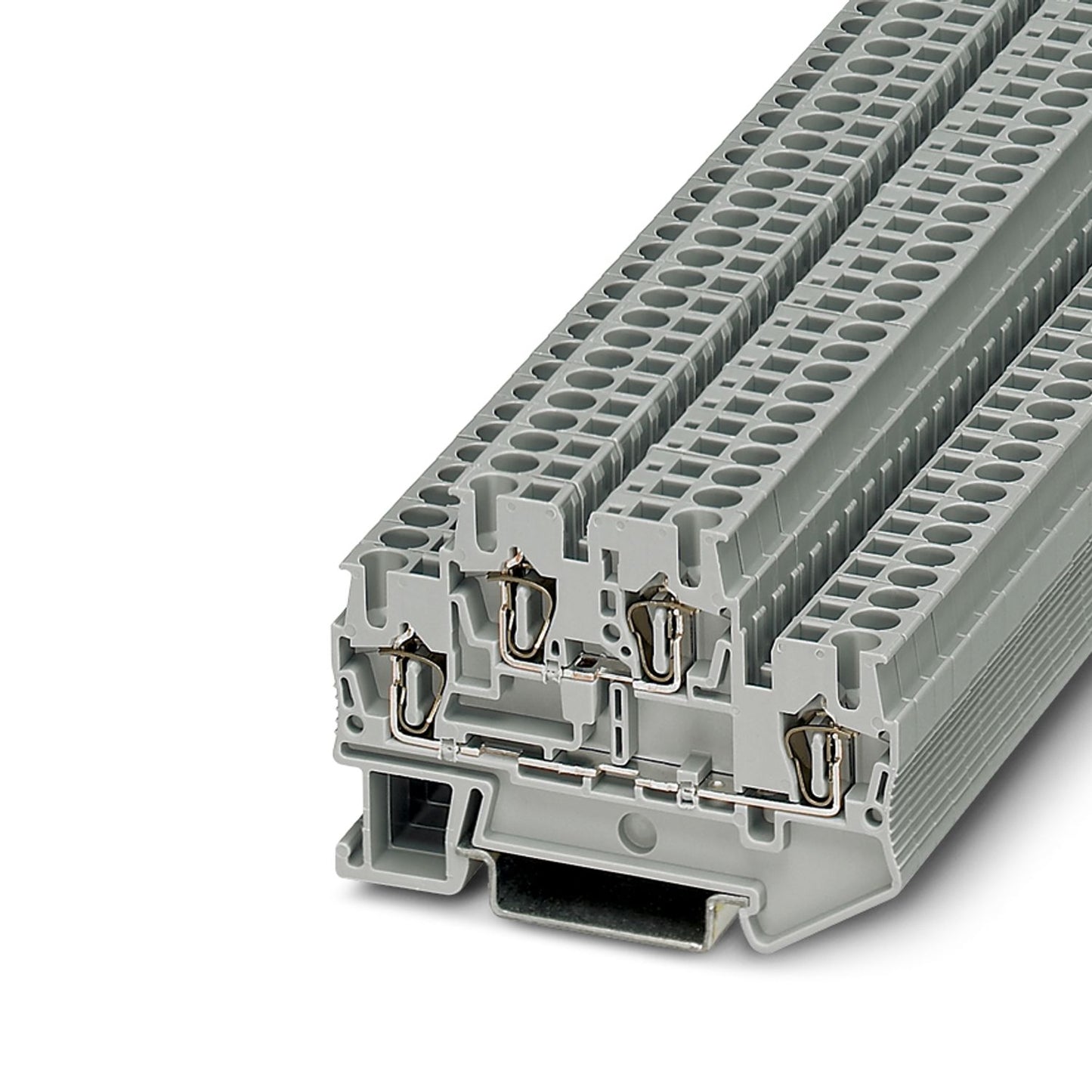

Borne de resorte de doble piso STTB 2,5 – 2,5 mm², 500 V, 22 A, conexión por resorte, color gris
Borne de resorte de doble piso STTB 2,5 – 2,5 mm², 500 V, 22 A, conexión por resorte, color gris
El STTB 2,5 es un borne de paso de doble nivel con conexión por resorte, diseñado para aplicaciones industriales que requieren una conexión segura y eficiente de conductores en carriles DIN. Con una capacidad de corriente de hasta 22 A y una tensión nominal de 500 V, es ideal para sistemas de distribución eléctrica y automatización. Su diseño compacto y conexión por resorte garantizan una instalación rápida y segura.
|
Parámetro |
Valor |
|---|---|
|
Tipo de conexión |
Resorte (Spring-cage) |
|
Número de niveles |
2 |
|
Número de conexiones |
4 |
|
Sección nominal |
2,5 mm² |
|
Rango de sección del conductor |
0,08 mm² – 4 mm² (AWG 28 – 12) |
|
Tensión nominal |
500 V |
|
Corriente nominal |
22 A |
|
Tensión de impulso nominal |
6 kV |
|
Ancho |
5,2 mm |
|
Altura |
47,5 mm (NS 35/7,5) / 55 mm (NS 35/15) |
|
Profundidad |
67,5 mm |
|
Color |
Gris (RAL 7042) |
|
Material del aislante |
Poliamida (PA) |
|
Clase de inflamabilidad |
UL 94 V0 |
|
Temperatura de operación |
-60 °C a +85 °C |
|
Montaje |
Carril DIN NS 35/7,5 y NS 35/15 |
|
Normativas |
IEC 60947-7-1, UL, cULus, CSA, EAC |
Modelo: 3031270
Disponible
